WQ蜗轮蜗杆减速机选型资料

WQ圆柱蜗杆减速机的特点及型号标记

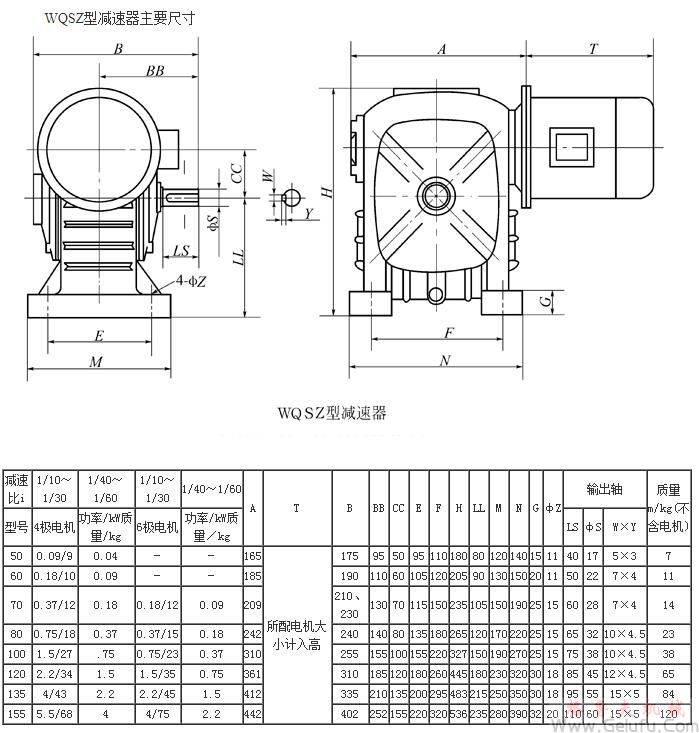

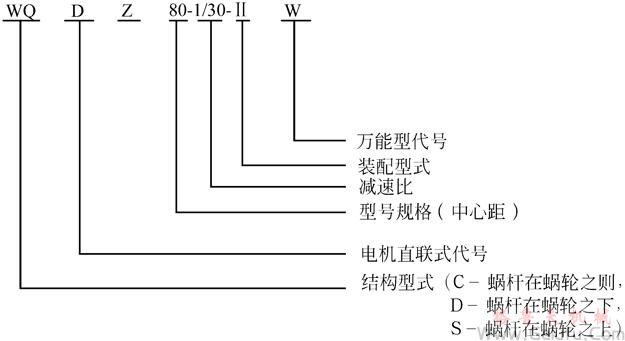

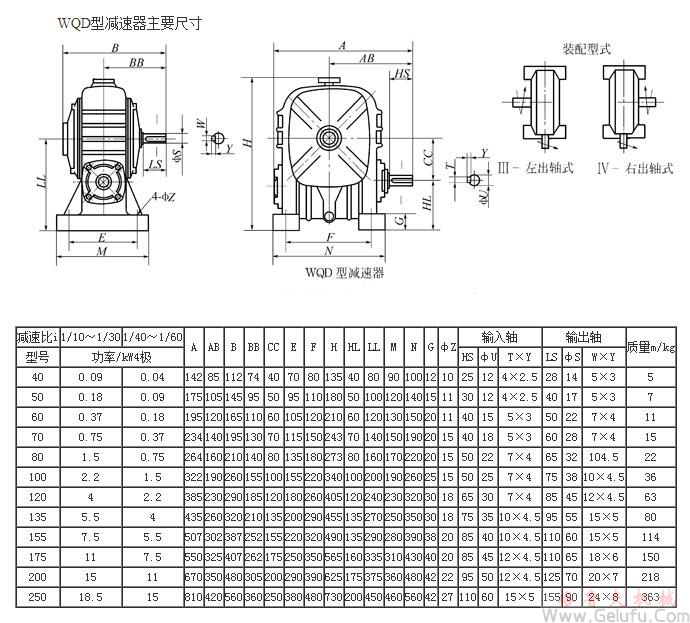

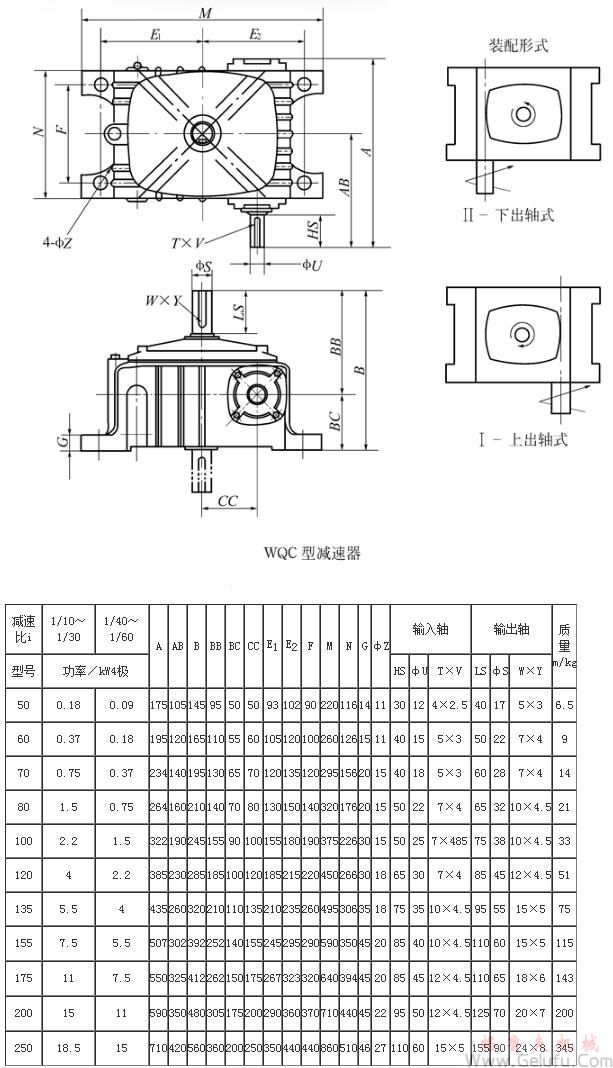

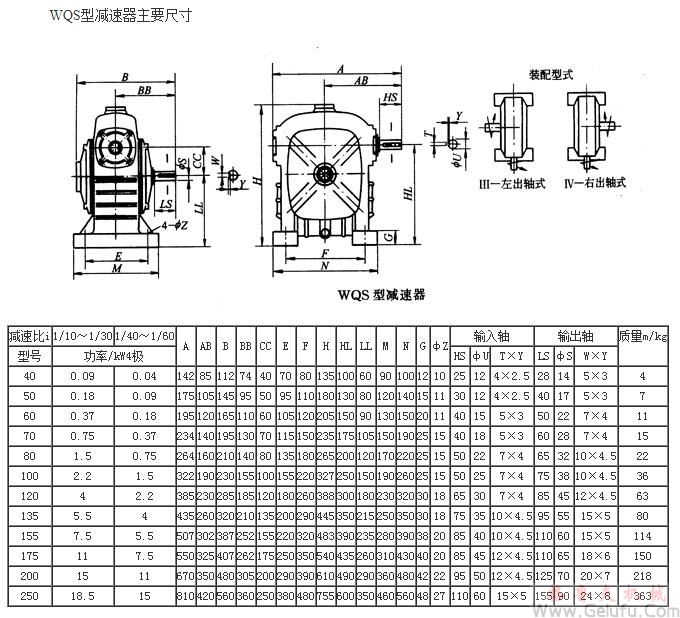

该型减速器结构紧凑、安装方便、工作平稳可靠、噪声低，并有自锁作用。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。 1.       型号与标记 （1）       型号 a.   WQC型－蜗杆在蜗轮之侧圆柱蜗杆减速器; b.   WQD型－蚋杆在蜗轮之下圆柱蜗杆减速器; c.    WQS型－蜗杆在蜗轮之上圆柱蜗杆减速器; d.    WQSZ型－直联型蜗杆在蜗轮之上圆柱蜗杆减速器。 （2）       标记 WQC50、WQC60、WQC70、WQC80、WQC100、WQC120、WQC135、WQC155、WQC175、WQC200、WQC250、型圆柱蜗杆减速机外形及安装尺寸 WQD40、WQD50、WQD60、WQD70、WQD80、WQD100、WQD120、WQD135、WQD155、WQD175、WQD200、WQD250、型圆柱蜗杆减速机主要尺寸 WQS40、WQS50、WQS60、WQS70、WQS80、WQS100、WQS120、WQS135、WQS155、WQS175、WQS200、WQS250、型圆柱蜗杆减速机主要尺寸 WQSZ50、WQSZ60、WQSZ70、WQSZ80、WQSZ100、WQSZ120、WQSZ135、WQSZ155、型圆柱蜗杆减速机主要尺寸
