技术文档
WP系列蜗轮蜗杆减速机型号说明
（1） WPA型—整体输入轴在下蜗杆减速机； （2） WPS型—整体输入轴在上蜗杆减速机； （3） WPX型—整体输出轴向下蜗杆减速机； （4） WPO型—整体输出轴向上蜗杆减速机； （5） WPDA型—整体带电机法兰输入轴在下蜗杆减速机； （6） WPDS型—整体带电机法兰输入轴在上蜗杆减速机； （7） WPDX型—整体带电机法兰输出轴向下蜗杆减速机； （8） WPDO型—整体带电机法兰输出轴向上蜗杆减速机； （9） WPW型—整体 型蜗杆减速机； （10）WPWA型—整体 型输入轴在下蜗杆减速机； （11）WPWS型—整体 型输入轴在上蜗杆减速机； （12）WPWX型—整体 型输出轴向下蜗杆减速机； （13）WPWO型—整体 型输出轴向上蜗杆减速机； （14）WPWT型—整体 型输入轴向上蜗杆减速机； （15）WPWV型—整体 型输入轴向下蜗杆减速机； （16）WPWD型—整体 型带电机法兰蜗杆减速机； （17）WPWDA型—整体 型带电机法兰输入轴在下蜗杆减速机； （18）WPWDS型—整体 型带电机法兰输入轴在上蜗杆减速机； （19）WPWDX型—整体 型带电机法兰输出轴向下蜗杆减速机； （20）WPWDO型—整体 型带电机法兰输出轴向上蜗杆减速机； （21）WPWDT型—整体 型带电机法兰输入轴向上蜗杆减速机； （22）WPWDV型—整体 型带电机法兰输入轴向下蜗杆减速机； （23）WPWK型—整体 型轴孔输出蜗杆减速机； （24）WPWKA型—整体 型轴孔输出输入轴在下蜗杆减速机； （25）WPWKS型—整体 型轴孔输出输入轴在上蜗杆减速机； （26）WPWKO型—整体 型轴孔输出输出轴向上蜗杆减速机； （27）WPWKT型—整体 型轴孔输出输入轴向上蜗杆减速机； （28）WPWKV型—整体 型轴孔输出输入轴向下蜗杆减速机； （29）WPWDK型—整体 型带电机法兰轴孔输出蜗杆减速机； （30）WPWDKA型—整体 型带电机法兰轴孔输出输入轴在下蜗杆减速机； （31）WPWDKS型—整体 型带电机法兰轴孔输出输入轴在上蜗杆减速机； （32）WPWDKO型—整体 型带电机法兰轴孔输出输出轴向上蜗杆减速机； （33）WPWDKT型—整体 型带电机法兰轴孔输出输入轴向上蜗杆减速机； （34）WPWDKV型—整体 型带电机法兰轴孔输出输入轴向下蜗杆减速机； （35）WPWE型—整体 型双级蜗杆减速机； （36）WPEA型—整体双级输入轴在下蜗杆减速机； （37）WPES型—整体双级输入轴在上蜗杆减速机； （38）WPEX型—整体双级输出轴向下蜗杆减速机； （39）WPEO型—整体双级输出轴向上蜗杆减速机 （40）WPWED型—整体 型双级带电机法兰蜗杆减速机； （41）WPEDA型—整体双级带电机法兰输入轴在下蜗杆减速机； （42）WPEDS型—整体双级带电机法兰输入轴在上蜗杆减速机； （43）WPEDX型—整体双级带电机法兰输出轴向下蜗杆减速机； （44）WPEDO型—整体双级带电机法兰输出轴向上蜗杆减速机； （45）WPWEK型—整体 型双级轴孔输出蜗杆减速机； （46）WPEKA型—整体双级轴孔输出输入轴在下蜗杆减速机； （47）WPEKS型—整体双级轴孔输出输入轴在上蜗杆减速机； （48）WPWEKO型—整体 型双级轴孔输出输出轴向上蜗杆减速机； （49）WPWEDK型—整体 型双级带电机法兰轴孔输出蜗杆减速机； （50）WPEDKA型—整体双级带电机法兰轴孔输出输入轴在下蜗杆减速机； （51）WPEDKS型—整体双级带电机法兰轴孔输出输入轴在上蜗杆减速机； （52）WPWEDKO型—整体 型双级带电机法兰轴孔输出输出轴向上蜗杆减速机 （53）WD型—分体式蜗杆减速机。 其中， P—整体箱体；D—分体箱体；W— 型箱体型式；E—双级整机结构；D—带电机法兰输入联接型式；K—轴孔输出型式；A—输入轴在下；S—输入轴在上；O—输出轴向上；X—输出轴向下；T—输入轴向上；V—输入轴向下。 WPWEKO型蜗轮蜗杆减速机主要尺寸

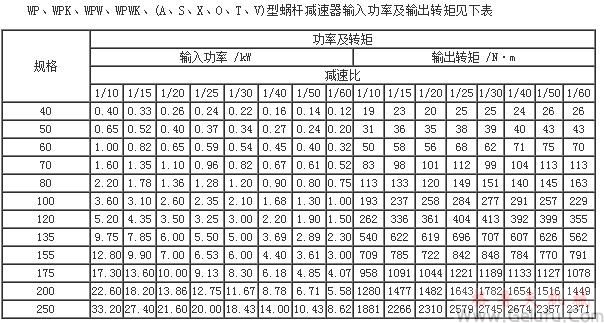

WP、WPK、WPW、WPWK、(A、S、X、O、T、V)型蜗轮蜗杆减速机输入功率及输出转矩

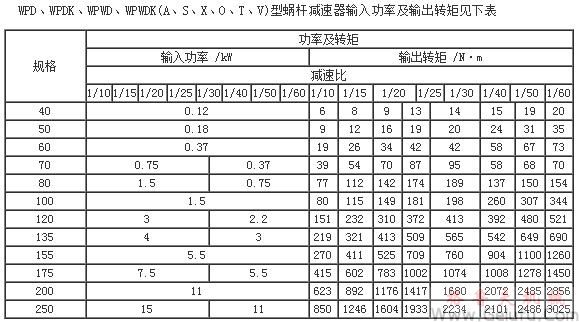

WPD、WPDK、WPWD、WPWDK(A、S、X、O、T、V)型蜗杆减速机输入功率及输出转矩

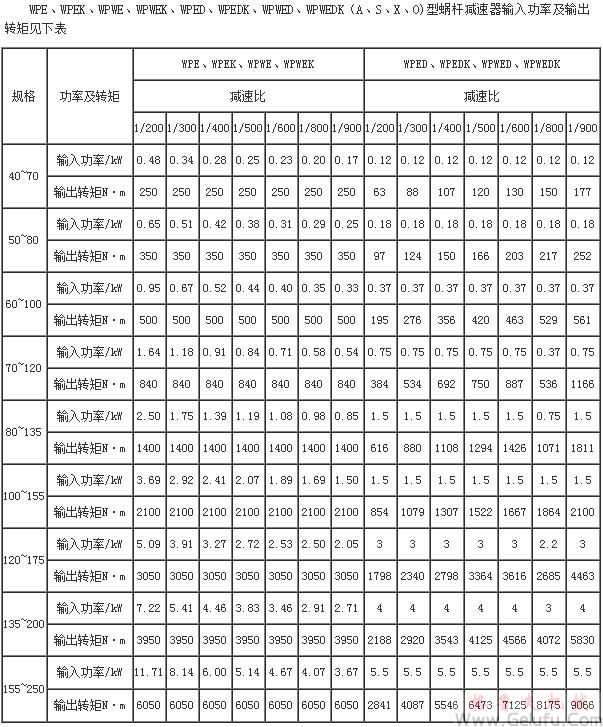

WPE、WPEK、WPWE、WPWEK、WPED、WPEDK、WPWED、WPWEDK（A、S、X、O)型蜗杆减速机输入功率及输出转矩

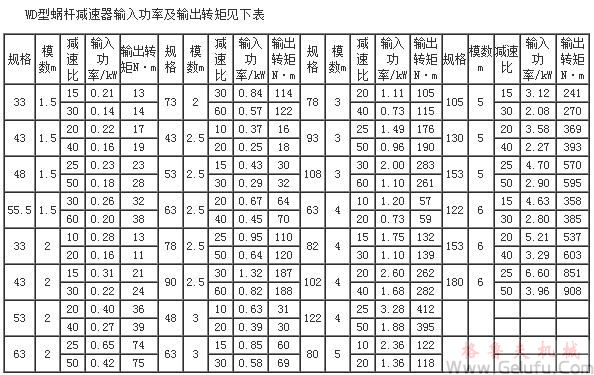

WP、WD型蜗轮蜗杆减速机输入功率及输出转矩
