HWB直廓环面包络蜗杆减速机选型资料

HWB直廓环面包络蜗杆减速机适用范围及标记示例JB/T7936—1999

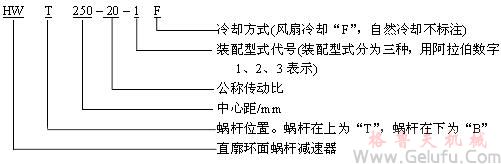

(1)适用范围     本标准规定了直廓环面蜗杆减速器的主要基本参数、技术要求、承载能力和选用方法。主要适用于冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。其使用条件为：两轴交错角为90°；蜗杆转速不超过1500r/min；蜗杆中间平面分度圆滑动速度不超过16m/s；减速器工作的环境温度为0～40℃，当环境温度低于0℃或高于40℃时，润滑油要相应加热或冷却；蜗杆轴可正、反向运转。 (2) 标记示例

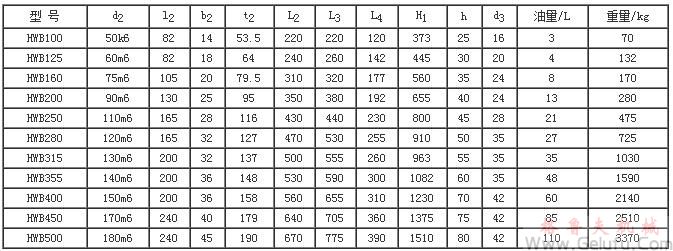

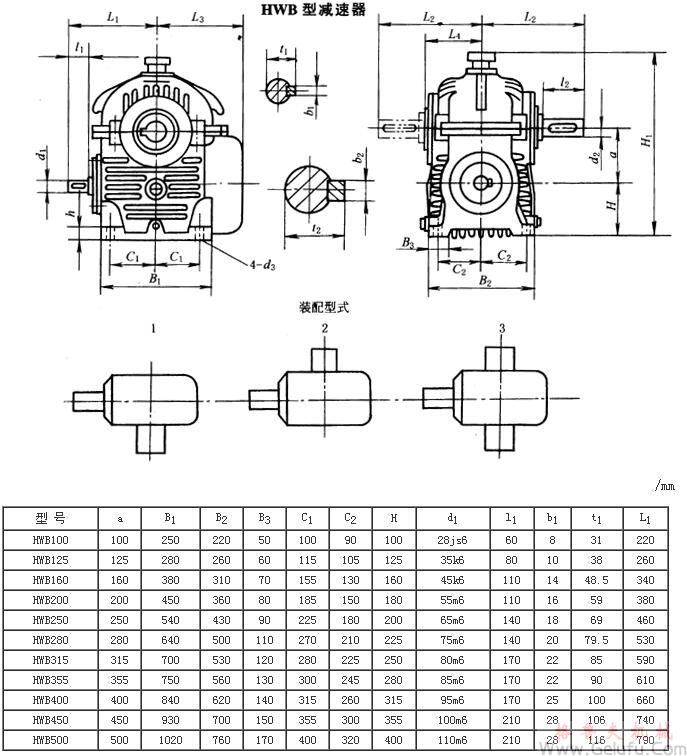

HWB型减速机外形、安装尺寸及装配型式JB/T7936－1999

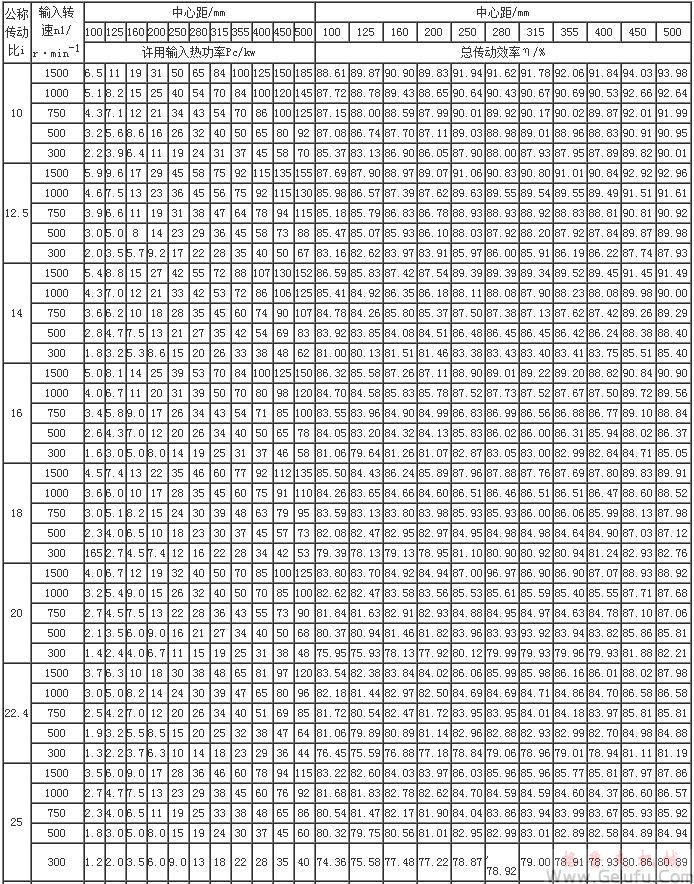

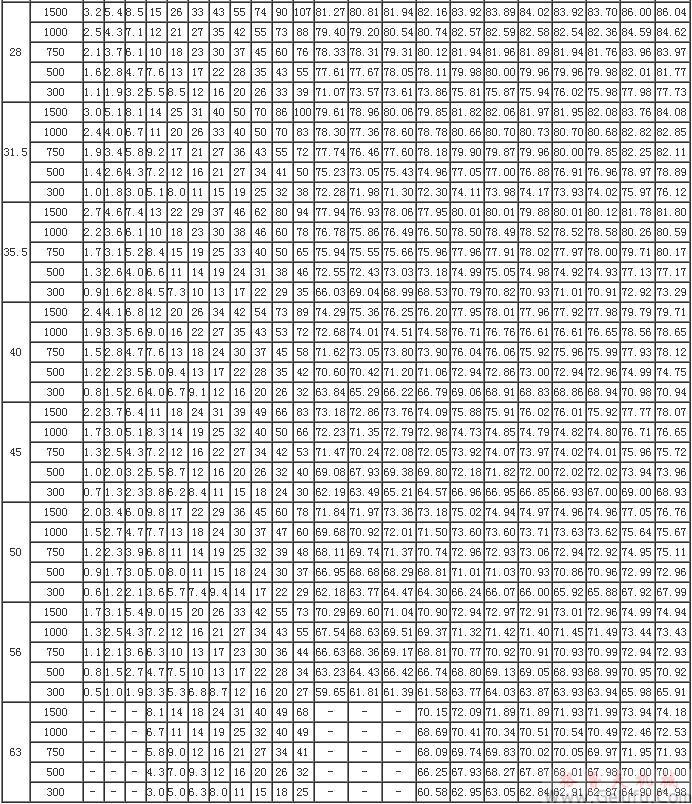

HWWB直廓环面包络蜗杆减速机许用输入热功率PG和总传动功率JB/T7936－1999

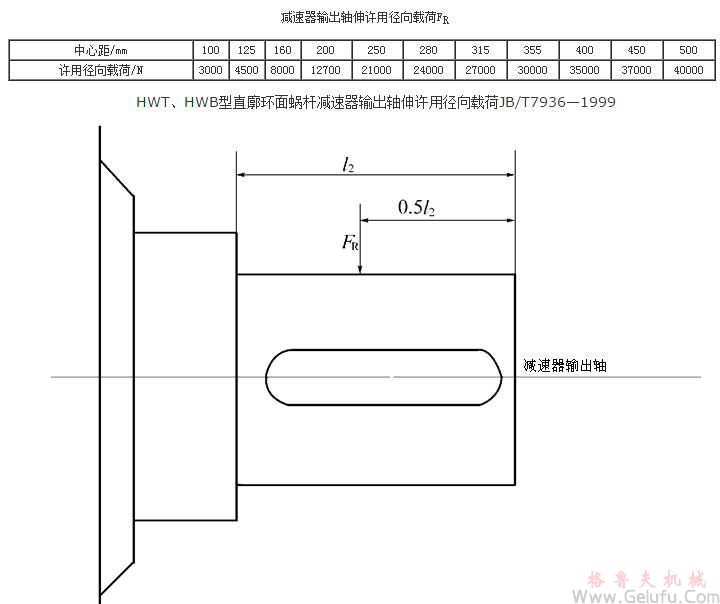

HWB直廓环面包络蜗杆减速机输出轴伸许用径向载荷JB/T7936－1999

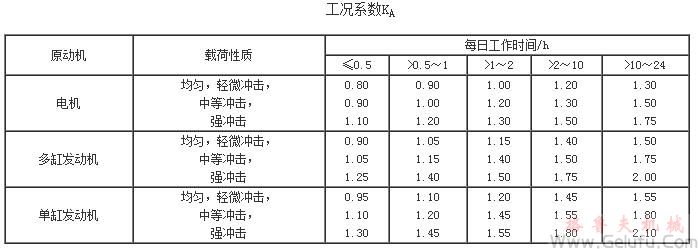

HWB型直廓环面包络蜗杆减速机工况系数JB/T7936－1999
