PWU二次包络减速机选型资料

浏览次数:

PWU平面二次包络环面蜗杆减速机简介(GB/T16449-1996)

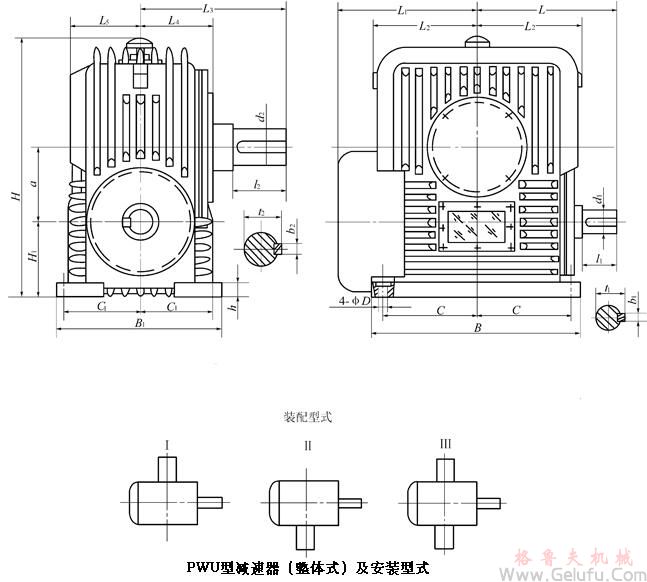

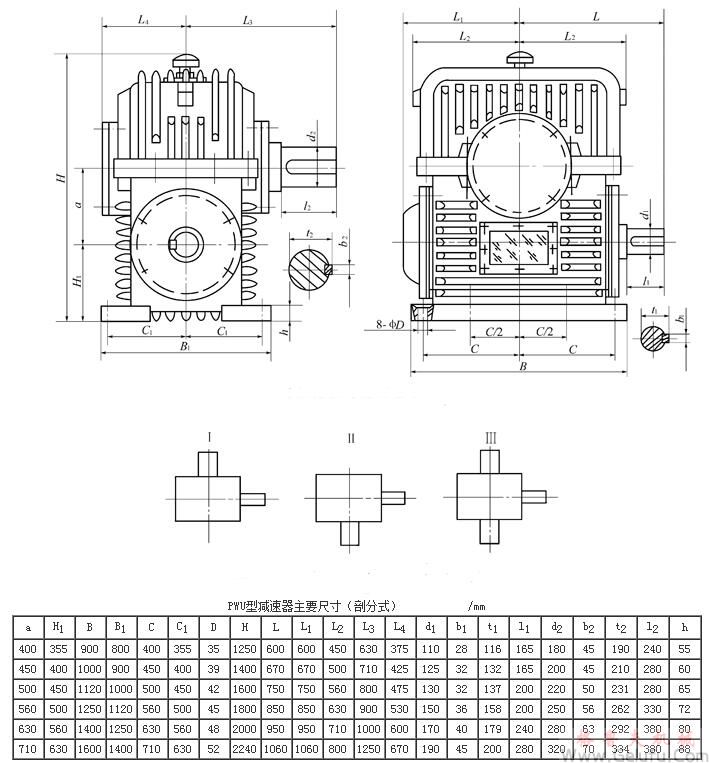

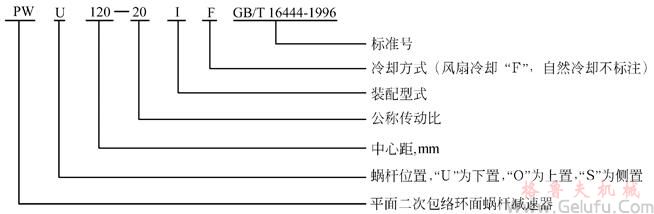

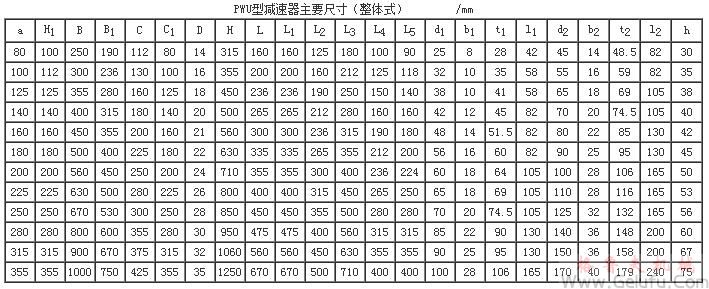

PWU平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式,适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。 工作条件:两轴交角为90°;蜗杆转速不超过1500r/min;工作环境温度为0~40℃,当环境温度低于0℃或高于40℃时,启动前润滑油要相应加热或冷却;蜗杆轴可正、反向运转。 PWU平面二次包络环面蜗杆减速机型号与标记(GB/T16449-1996) 1.型号    (1)PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速器;     (2)PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速器;     (3)PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。     2.标记 PW型平面二次包络环面蜗杆减速机型号与标记 整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996) 整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996) 整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996) 剖分式PWU400、PWU450、PWU500、PWU560、PWU630、PWU710、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996) 剖分式PWU400、PWU450、PWU500、PWU560、PWU630、PWU710、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996) PWU平面二次包络环面蜗杆减速机基本参数(GB/T16449-1996) 1.中心距     PW型蜗杆减速器中心距a见表1。 表1     中心距a                      /mm
第一系列 80    100    125    160    200    250    315    400    500    630
第二系列                        140    180    225    280    355    450    560    710
    注: 先选用第一系列。     2.公称传动比     PW型蜗杆减速器公称传动比iN见表2。 表2    公称传动比iN
第一系列 10      12.5      16      20      25      31.5      40      50      63
第二系列             14      18      22.4      28      35.5      45      56

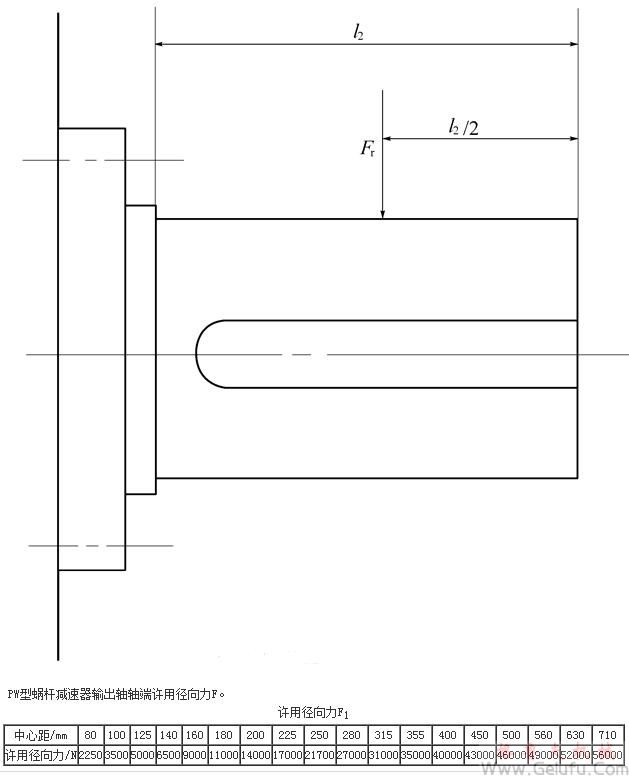

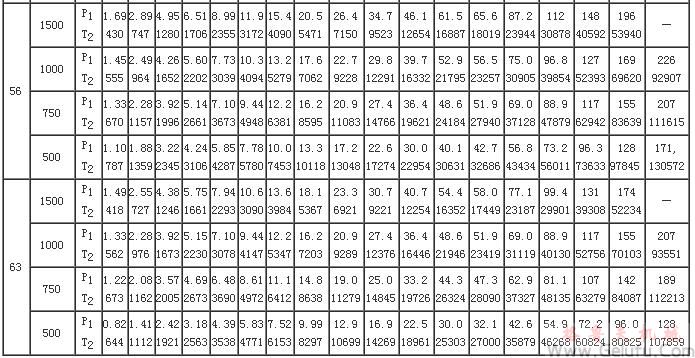

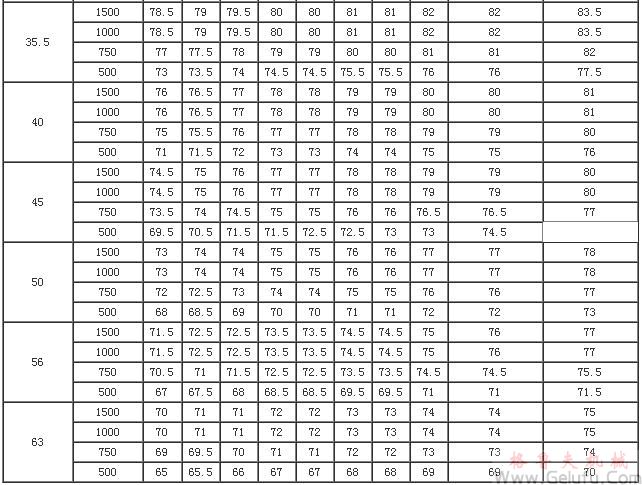

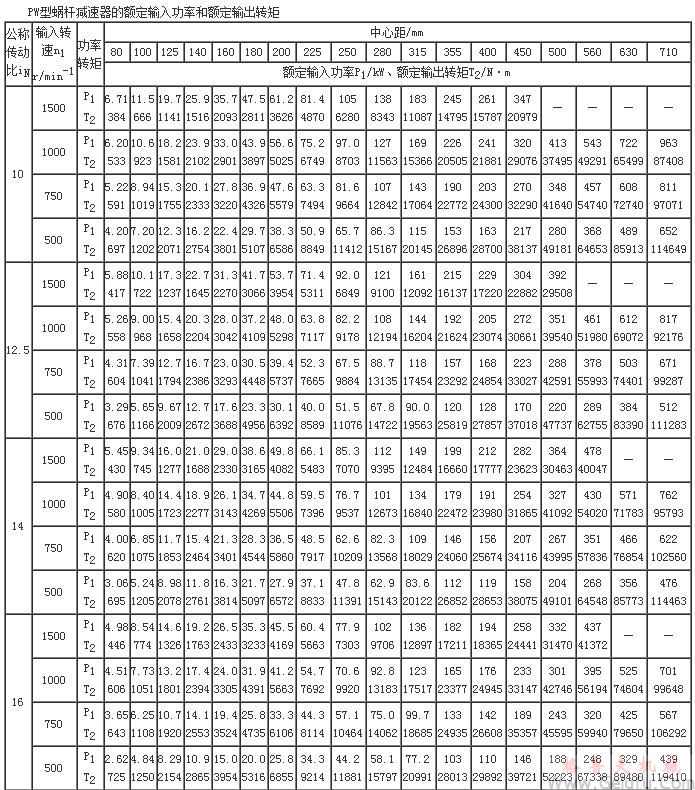

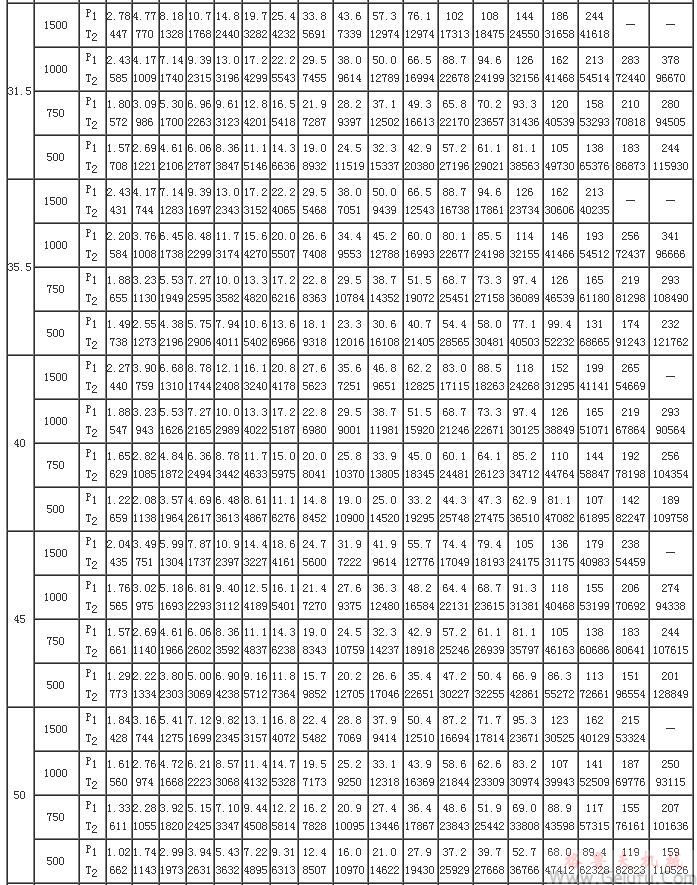

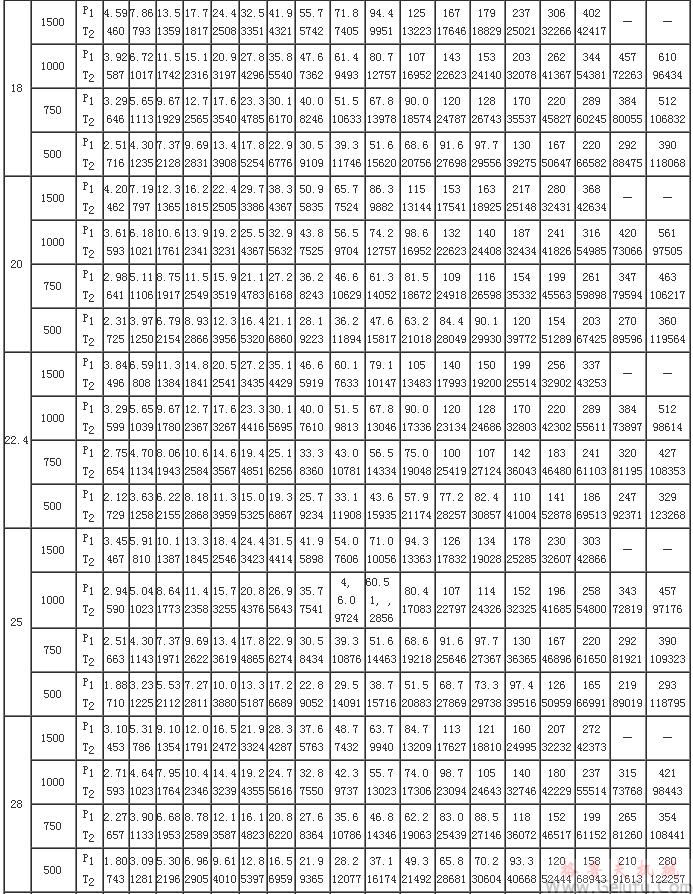

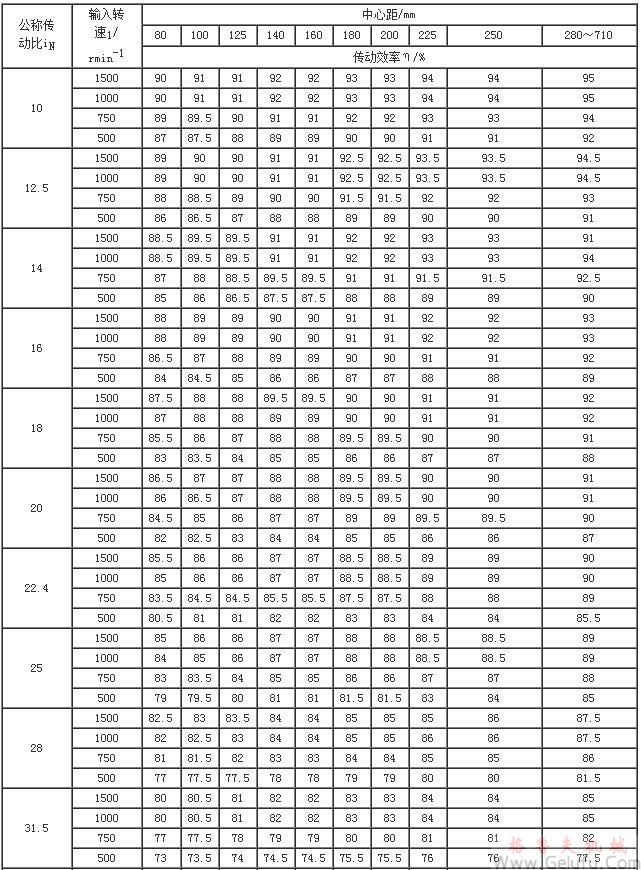

PWU蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996) PW型蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996) PW型蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996) PW型蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996) PW型蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996) PWU蜗杆减速机输出轴轴端许用径向力F(GB/T16449-1996) PW型蜗杆减速机输出轴轴端许用径向力F(GB/T16449-1996) PWU蜗杆减速机的传动效率η(GB/T16449-1996) PW型蜗杆减速机的传动效率η(GB/T16449-1996) PW型蜗杆减速机的传动效率η(GB/T16449-1996) PWU平面二次包络环面蜗杆减速机的选用(GB/T16449-1996)

1.选用系数

    (1)选用系数KA见表1。 表1    选用系数KA
原动机 载荷性质 (工作机特性) 每日工作时间/h
≤0.5 >0.5~1 >1~2 >2~10 >10
KA
电动机,汽轮机燃气轮机 (启动转矩小,偶尔作用) 均匀 0.6 0.7 0.9 1 1.2
轻度冲击 0.8 0.9 1.0 1.2 1.3
中等冲击 0.9 1.0 1.2 1.3 1.5
强烈冲击 1.1 1.2 1.3 1.5 1.75
汽轮机,燃气轮机,液动机 或电动机(启动转矩大,经 常作用) 均匀 0.7 0.8 1 1.1 1.3
轻度冲击 0.9 1 1.1 1.3 1.4
中等冲击 1 1.1 1.3 1.4 1.6
强烈冲击 1.1 1.3 1.4 1.6 1.9
多缸内燃机 均匀 0.8 0.9 1.1 1.3 1.4
轻度冲击 1.0 1.1 1.3 1.4 1.5
中等冲击 1.1 1.3 1.4 1.5 1.8
强烈冲击 1.3 1.4 1.5 1.8 2
单缸内燃机 均匀 0.9 1.1 1.3 1.4 1.6
轻度冲击 1.1 1.3 1.4 1.6 1.8
中等冲击 1.3 1.4 1.6 1.8 2
强烈冲击 1.4 1.6 1.8 2 2.3或更大
    注:工作机工作情况举例如下。     均匀载荷:发电机、均匀装料的带式或板式输送机,螺旋输送机,轻型卷扬机,包装机械,机床进给装置,通风机,轻型离心机,离心泵,稀液料和密度均匀物料搅拌机和混合机,按 大剪切力矩设计的冲压机。     轻度冲击:不均匀装料的带式或板式输送机,机床主传动装置,重型卷扬机,起重机旋转机构,工矿通风机,重型离心机,离心泵,粘性液料及密度不均匀物料搅拌机和混合机,多缸柱塞泵,给料泵,挤压机,压延机,回转窑,锌、铝带材、线材、型材轧机。     中等冲击:橡胶挤压机,经常起动的塑料混合机,轻型球磨机,木材加工机械,钢坯初轧机,单缸活塞泵。     强烈冲击:铲斗链传动,筛传动装置,单斗挖土机,重型球磨机,橡胶混炼机,冶金机械,重型给料泵,旋转式钻探设备,压砖机,除鳞机,冷轧机,压块机。     (2)启动频率系数见表2。 表2    启动频率系数K1
每小时启动次数 ≤10 >10~60 >60~400
启动频率系数K1 1 1.1 1.2
    (3)小时负荷率系数K2见表3。 表3    小时负荷率系数K2
小时负荷率Jc/% 100 80 60 40 20
小时负荷率系数K2 1 0.95 0.88 0.77 0.6
    注:1.Jc=1h内负荷作用时间(min)/60×100%。         2.Jc<20%时按Jc=20%计。     (4)冷却方式系数K4见表4。 表4    冷却方式系数K4
冷却方式 减速器中心距a/mm 蜗杆转速n1/r·min-1
1500 1000 750 500
冷却方式系数K4
自然冷却 (无风扇) 80 1 1 1 1
100~225 1.37 1.59 1.59 1.33
250~710 1.51 1.85 1.89 1.78
风扇冷却 80~710 1
    2.选用条件     选用减速器应知:原动机、工作机类型及载荷性质,每日平均运转时间,启动频率和环境温度。 PWU平面二次包络环面蜗杆减速机的润滑(GB/T16449-1996) 润滑     (1)减速器一般采用油池润滑,当蜗杆计算圆滑动速度vs>10m/s时,采用强制润滑。     (2)减速器用润滑油粘度指数(Ⅵ)应大于100。     (3)减速器采用合成蜗轮蜗杆油。     (4)减速器润滑油油品按下表规定。允许采用润滑性能相当或更高的油品。 润滑油油品
输入转速/r·min-1 中心距/mm
80   100   125   160   200   250   315   400   500   630                   140   180   225   280   355   450   560   710
1500 1000 750 500                                                   320蜗轮蜗杆油 460蜗轮蜗杆油 680蜗轮蜗杆油
    ①建议采用强制润滑。     (5)减速器轴承采用飞溅润滑,也可用脂润滑。
