WHS蜗轮减速机选型资料及安装尺寸

WHS蜗轮减速机产品特点JB2318-79

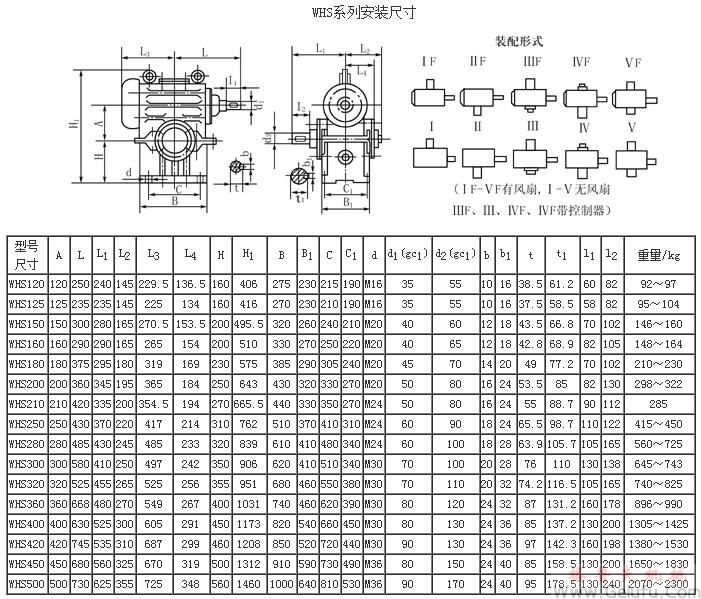

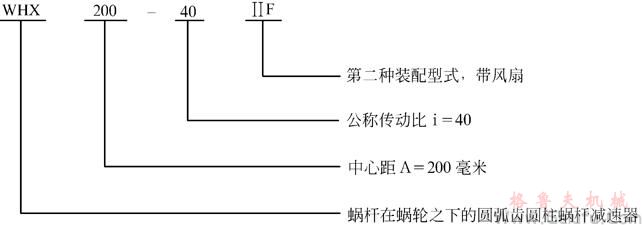

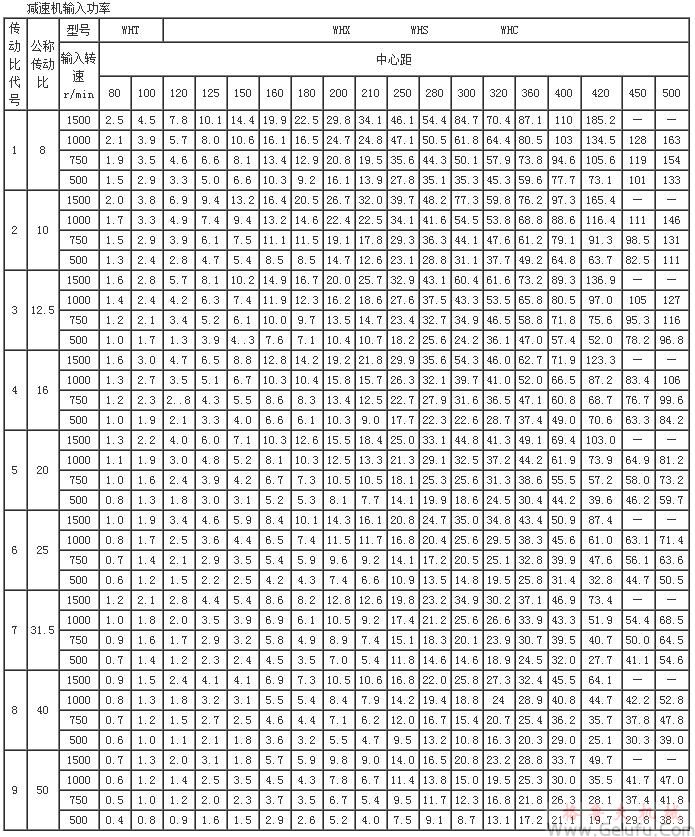

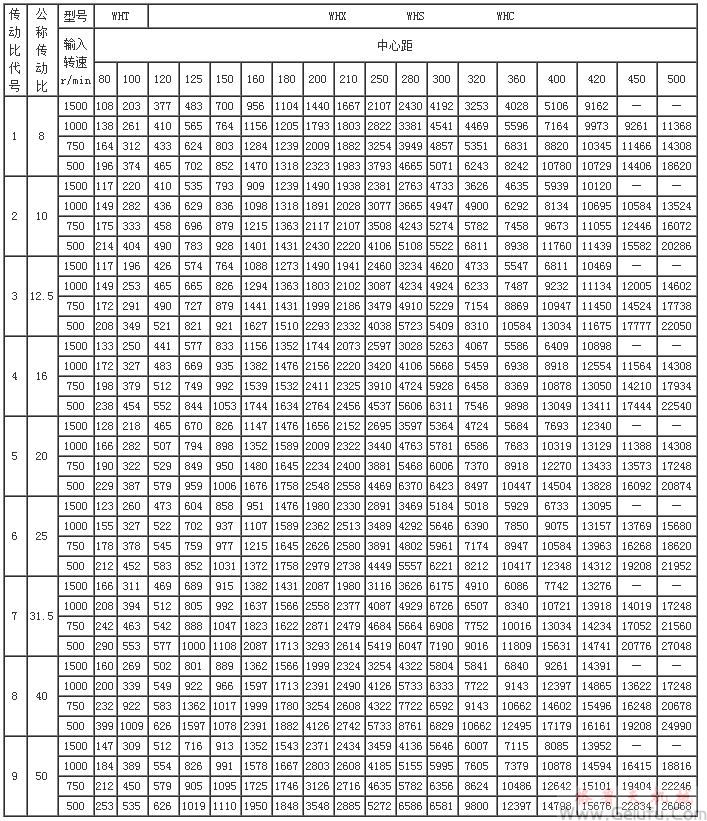

本系列减速机符合部颁标准JB2318—79，圆弧圆柱蜗杆传动，也称为曲纹面圆柱蜗杆传动，齿形为凸凹面共轭的型式，其中蜗杆为凹面，蜗轮为凸面，蜗杆齿廓为圆弧形，代号为ZC蜗杆。 本产品具有承载能力大，传动效率高，输出扭矩大，工作平稳，寿命长，体积小等特点，广泛应用于冶金、矿山、起重、化工、建筑等行业，其工作环境为—40℃～+40℃。输入轴转数不大于1500转/分，高速轴可正反运转。 WHS蜗轮减速机型号说明及标记示例JB2318—79 种类 1、本机结构为单级，包括以下四种： （1） WHT 通用型 （2） WHX 蜗杆在下型 （3） WHS 蜗杆在上型 （4） WHC 蜗杆在侧型  2、中心矩A mm 本系列规定为42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三种。  3、公称传动比 本系列为8、10、12.5、16、20、25、31.5、40、50共九种。  4、装配形式 用罗马数字Ⅰ、Ⅱ、Ⅲ……表示，带风扇的在后面加“F” 标记示例： WHS120、WHS125、WHS150、WHS160、WHS180、WHS200、WHS210、WHS50、WHS280、WHS300、WHS320、WHS360、WHS400、WHS420、WHS120、WHS450、WHS500型圆弧圆柱蜗杆减速机安装尺寸JB2318—79 WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输入功率JB2318—79 WHT、WHX、WHS、WHC型圆弧圆柱蜗杆减速机输出转矩JB2318—79
