TP型平面包络环面蜗杆减速机产品简介选型要求

TP型平面包络环面蜗杆减速机产品简介及标记

P型平面包络环面蜗杆减速机 （JB/T9051-1991）为平面一次包络蜗杆传动。中心距：100、125、160、200、250、315、400、500。速比：10、 12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这 种减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为 -40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照机械行业标准JB/T9051——1999 《平面包络环面蜗杆减速机》设计制造。

    型号与标记示例

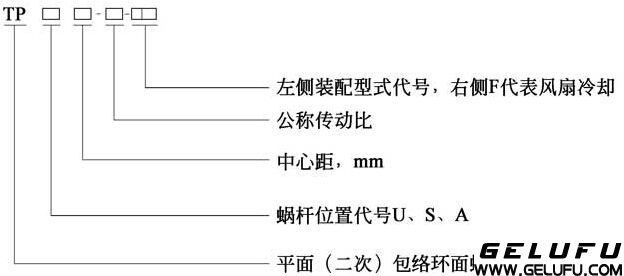

    1  型号


    2  标记示例
    例 蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, 第二种装配型式, 有风扇冷却的平面
包络环面蜗杆减速器:
                                 减速器 TPU200 - 10 - 2F JB/T 9051—1999

TP系列减速机技术要求



TP系列减速机技术要求   接触斑点的大小

精度等级	项目	中心距a（mm）
		80～160	＞160～315	＞315～630
7	蜗轮齿面接触斑点	按高度不小于70％   按宽度不小于70％
	蜗杆齿面接触斑点	按长度不小于70％   接触部位偏向入口
8	蜗轮齿面接触斑点	按高度不小于60％   按宽度不小于60％
	蜗杆齿面接触斑点	按长度不小于60％   接触部位偏向入口

  接触斑点的大小 侧隙j_C和j_b

侧隙（μm）	中心距a（mm）
	80～160	＞160～315	＞315～500
中等侧隙jC≤	220	380	530
较小保证侧隙jb≤	55	95	130

  轴承的轴向间隙

轴承内径d1（mm）	轴向间隙（μm）
	蜗杆轴承	蜗轮轴承
30	0	—
＞30～50	0	20～50
＞50～80	0	40～70
＞80～120	0	50～100
＞120～180	0	80～150

减速机的选用方法和润滑

减速器的选用方法和润滑

    1）减速器的选用     ①选用的已知条件：     a.原动机类型及工作机负荷性质；     b.额定输入功率P₁（kW）或额定输出转矩T₂（N·m）；     c.输入转速n₁（r/min）；     d. 大输出转矩T_2max（N·m）（对于低速传动的场合）；     e.传动比；     f.输入输出轴的相对位置；     g.输入输出轴的转向、装配型式。     ②工作类型：     a.负荷性质；     b.每日运行时间（h）；     c.每小时启动次数；     d.小时负荷率J_C（％）。     ③环境温度。

    ④输出轴轴端附加负荷。

    2）减速器的润滑     ①蜗杆蜗轮啮合，一般采用浸油润滑，浸油液面，对于TPG型式，采用全浸；对于TPU式、TPA型式、TPS型式，液面与蜗杆轴线重合，当啮合滑动速度v＞10m/s时，采用强迫润滑。     ②在通常情况下，可根据滑动速度的大小，选择润滑油牌号，表1为推荐的润滑油牌号。 推荐润滑油牌号

黏度（cst/40℃）	润滑油
	蜗轮蜗杆油牌号	适用滑动速度（m/s）
748～612	N680蜗轮油	1～2.5
506～414	N460蜗轮油	1～2.5
352～288	N320蜗轮油	2.5～5
242～198	N220蜗轮油	5～10

    ③润滑油不允许采用极压齿轮油。     ④减速器的润滑油量按油标加注，可按表2所列油量备油。 润滑油油量

中心距a（mm）	80	100	125	160	200	250	315	400	500
油量（L）	1.6	2.7	4.7	8.8	16	28	50	85	160

    3）采用强制润滑     润滑油黏度为242～198 cst/40℃，注油压力为1.5～2.5Pa，每分钟注油量按表3的规定。 强制润滑时的注油量

中心距a（mm）	80	100	125	160	200	250	315	400	500
注入量（L/min）	1.5	2	3	4	6	10	15	20	20

TP型平面包络环面蜗杆减速机基本参数



中心距a                           （mm） 型号 中心距a TPG 第一系列 80 100 — — — — — — — — — — — 第二系列 — — — — — — — — — — — — — TPU 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500 第二系列 — 140 — 180 — 224 — 280 — 355 — 450 — TPS 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500 第二系列 — 140 — 180 — 224 — 280 — 355 — 450 — TPA 第一系列 125 — 160 — 200 — 250 — 315 — 400 — 500 第二系列 — 140 — 180 — 224 — 280 — 355 — 450 —  注： 先选用第一系列，表中第二系列的中心距仅提出型式规格。 减速器的公称传动比i 型      号 TPG      TPU       TPS        TPA 公称传动比i 10 12.5 16 20 25 31.5 40 50 63    蜗杆螺旋线方向   为右旋。
