WCQL丝杆升降机选型资料

WCQL蜗轮丝杠升降机概述

WCQL蜗轮丝杆升降机，是通过蜗轮传动丝杠完成提升、下降、推进、翻转等功能，是一种基础起重部件。广泛地用于机械、冶金、建筑、水利、化工、医疗、文化卫生等各个行业，具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等 点。可以用电动机或其他动力直接带动，也可能用手动。本系列蜗轮丝杠升降机可以自锁，承载能力或其他动力直接带动，也可能用手动。本系列蜗轮丝杠升降机可以自锁，承载能力2.5t-25t， 高输入转速1500r/min， 大提升速度2.7m/min，工作环境温度在-20-100之间

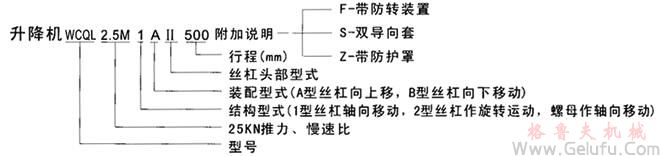

WCQL蜗轮丝杠升降机标记

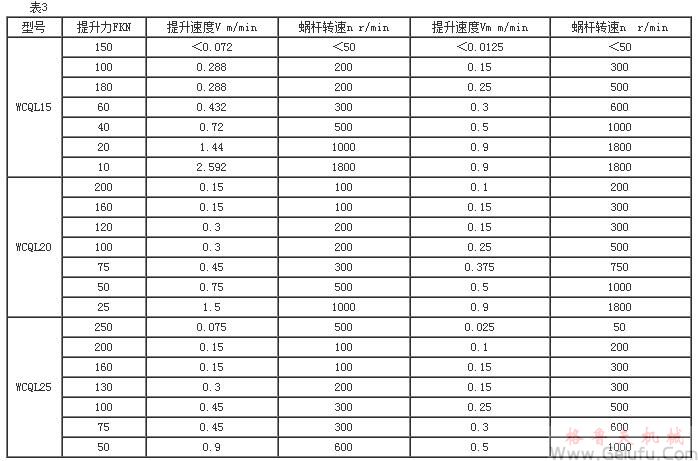

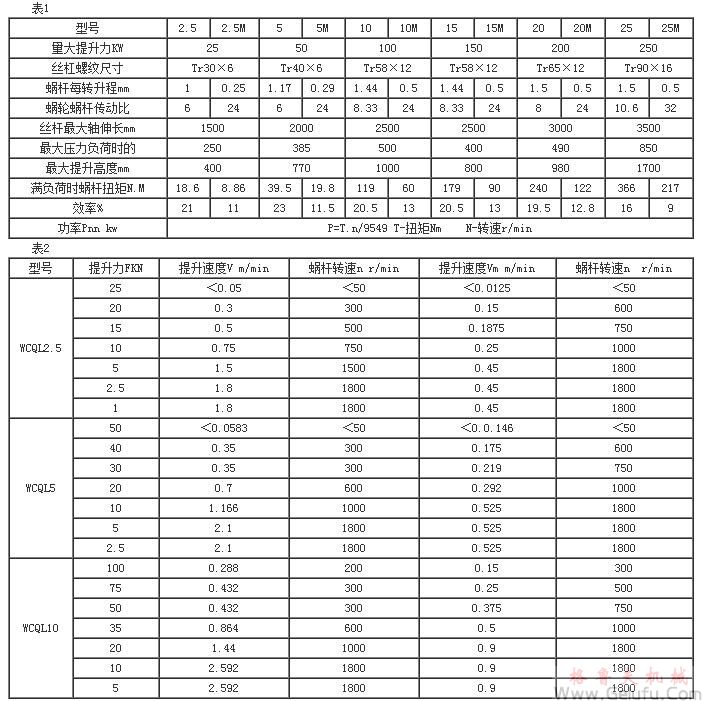

WCQL蜗轮丝杠升降机的选择

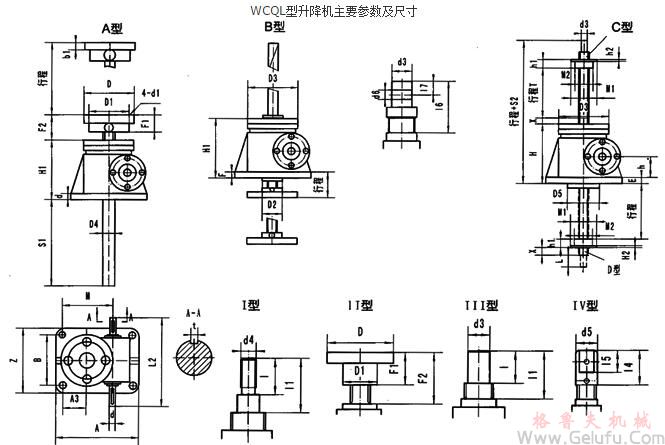

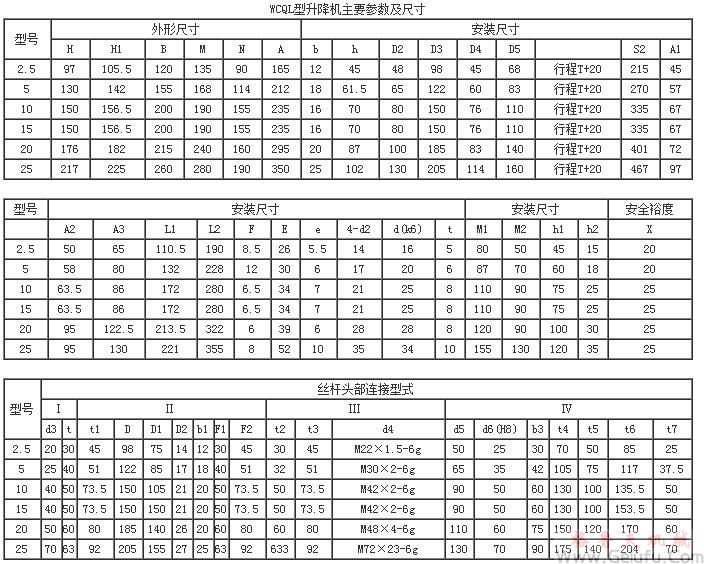

升降机的选择     根据丝杠行程和提升负荷表1～表3查出所需升降机的型号，若查出的提升速度满足不了要求，建议选用型号大一些的升降机，直至满足要求。     示例：     已知：提升负荷为F=20KN，丝杠行程为200mm，提升速度为V=0.45m/min,试示所需的升降。选用升降机：根据F=20KN，行程200mm查表1.5-11，选择WCQL2.5升降机，查表1提升速度V=03m/min，满足不了要求若选择WCQL5升降机，提升速度V=0.7m/min,满足要求，应选择WCQL5型升降机。 WCQL蜗轮丝杠升降机安装尺寸 注：C型为Ⅱ型结构型式的A型装配式，D型为Ⅱ型结构型式的B型装配型式
