产品详情

RD型二次包络蜗轮蜗杆减速机是引进美国羅可普公司（ROKOPCO/U.S.A）专利技术而生产的冶金行业专用减速器，其承载能力大，结构紧凑、合理、体积小、广泛适用于冶金轧钢机组中拉矫机，引锭杆存放装置及振动装置。采用轴装式结构，易于同工作机械相联。箱体采用树脂砂铸造，结构紧凑，外形美观。传动比可随用户要求而变。

RD型二次包络蜗轮蜗杆减速机型号
RD-11-7.5、RD-11-10、RD-11-12.5、RD-4-240、RD-5.5-200、RD-5.5-280。
RD型二次包络减速机基本参数

型号	中心距(mm)	传动比	输入功率 (KW)	输入转速 (rpm)	传动效率 (%)	允许工作油温(℃)	用途
RD-11-7.5	125	7.5	11	1750	90	10-100	①*
RD-11-10	125	10	11	1750	90	10-100	①
RD-11-12.5	125	12.5	11	1750	89	10-100	①
RD-4-240	180	240	4	1500	63	10-100	②*
RD-5.5-200	200	200	5.5	1500	66	10-100	③*
RD-5.5-280	200	280	5.5	1500	60	10-100	③

*①振动装置 ②引锭杆存放装置 ③拉矫机

RD系列二次包络减速器型号说明及注意事项

型号说明：

注意事项：

1.必须使作N320蜗轮油或Mobil SHC634 合成齿轮油。

2.尺寸及规格如有变更，恕不另行通知。

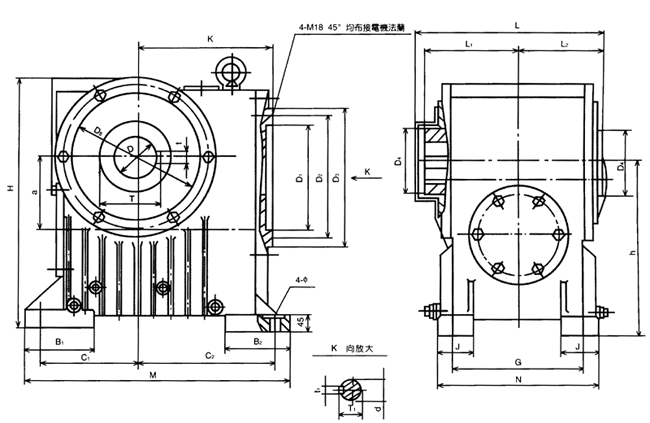

RD系列二次包络减速器外形及安装尺寸

型号\尺寸	a	B₁	B₂	C₁	C₂	M	J	G	N	H	h	K	L	L₁
-7.5 RD-11 -10 -12.5	125	115	190	175	255	480	68	230	280	495	300	243	340	150
RD-4 -240	180	162	150	225	325	620	85	300	375	612.5	420	318	453	220
RD-5.5 -200 -280	200	80	80	145	305	500	80	340	390	636	440	373	484	210

型号\尺寸

L₂

D₁

D₂

D₃

D₄

D₅

T₁

t₁

-7.5 RD-11 -10 -12.5

150

φ280

φ315

φ125

φ90

95.4

φ32

34.8

φ20

RD-4 12.5 -240

200

φ260

φ300

φ340

φ160

φ300

φ100

106.4

φ28

31.3

φ24

RD-5.5 -200 -280

210

φ280

φ315

φ355

φ160

φ315

φ100

106.4

φ32

34.8

φ20
