PW系列平面二次包络环面蜗杆减速机的详细介绍：
PW型平面二次包络环面蜗杆减速器（GB/T16449—1996）其蜗齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式，适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。
工作条件：两轴交角为90°；蜗杆转速不超过1500r/min；工作环境温度为0～40℃，当环境温度低于0℃或高于40℃时，启动前润滑油要相应加热或冷却；蜗杆轴可正、反向运转。

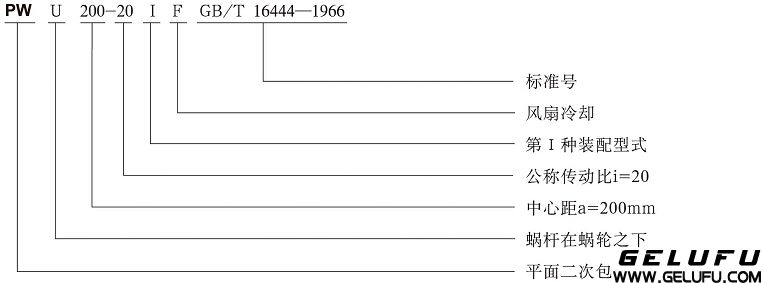

1.型号
（1）PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速机；
（2）PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速机；
（3）PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速机。
2.中心距 PW型蜗杆减速器中心距a见表1。 表1 中心距a /mm| 第一系列 | 80 100 125 160 200 250 315 400 500 630 |
| 第二系列 | 140 180 225 280 355 450 560 710 |
| 第一系列 | 10 12.5 16 20 25 31.5 40 50 63 |
| 第二系列 | 14 18 22.4 28 35.5 45 56 |
