产品详情

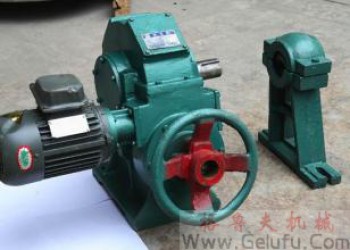

一、概述本产品为二级蜗杆蜗轮减速装置。具有体积小、速比大、传动自锁，噪音低等点，配有手动装置，便于安装调试时使用。二、用途及适用范围 RZS型系列减速器主要用于中频电炉、高温电炉自动倾倒作业、实现浇注机械化，对保证浇注质量、减轻劳动强度，提高生产率起到重要作用，也可用于自动焊接、自动翻转，装配线工件自动转位等转动作业需要。减速器输入转速不大于1500r/min 工作环境温度0℃～50℃，高于50℃时需采取冷却措施。三、标记示例：

RZS—2 表示输出转矩为0.5r/min

1表示输出转矩为1300N·m

输出转矩代号

额定输出转矩(N·m)	250	1300	3500	5000	10000	13300
代号	1	2	3	4	5	6

输出转速代号

输出转速（r/min）	0.3-0.5	0.6-1.0	1.1-2.0
代号	1	2	3

减速箱的安装 1.在安装前应作好下列准备工作： Ⅰ、除去所涂防锈油； Ⅱ、进行外部检查： Ⅲ、用手转动减速器的手轮，以检查它的蜗轮传动装置是否正常。 2.减速箱应安装在紧固的底座上，安装处应便于维护，周围空气中无腐性气体及水汽 3.减速箱是不带油供应的，在起动前必需在减速器壳体内加入HJ─30（GB443─64）机械油。润滑油的油位自减速箱的内底算起。 RZS─431约150─160mm RZS─231约125mm 4.减速箱的电气设备的金属外壳均应良好接地。 RZS431、RZS231中频电炉用系列减速机运行维护及储存 1.在投入运行，接通电动机电源之前，必须先用手将手轮转动，是否转动灵活。 2.在运转中若减速器有异常声响或过热，则应停止运行，检查减速箱内的油位，安装的正确性及各级转动轴的轴向间隙大小，轴向间隙应在0.05到0.15mm范围内。 3.外表面的灰尘和油类应定期清除。 4.减速箱定期检查每年不得少于一次，检查时要注意传动的磨损，若蜗轮，齿面的磨损达齿厚的40%，或是齿面由于剥落而带有气孔超过表面的40%时，则必须将蜗轮转过90°，使磨损部分的齿被未磨损的齿所代换，而使减速箱重新正常工作。减速箱装配时应使蜗杆蜗轮保持正确相对位置及轴向间隙。减速箱外壳个别另件的接合面是封闭的，在装配时应重新用水玻璃或虫胶片涂好。 6.在连续工作过程中减速壳体内的润滑油温度不应超过100℃。 7.润滑滚珠轴承及活动部位用2号钙钠基润滑脂SYB1403─59加在滚珠轴承外套，油量应少于空余体积的2/3。 8.每隔3─4个月应定期检查减速箱壳体内润滑的油位，如低于规定位置应加用补足，并且每年至少应将润滑油全部更新，同时将滚珠轴承洗清。 RZS431、RZS231中频电炉用系列减速机外形尺寸 主要技术特性主要技术特性

参数型号	额定输入功率KW	额定输入转速r/min	额定输出转速r/min	额定输出转矩N·m	传动比	传动效率%	直联电机功率KW
RZS—131	0.11	1400	0.5	250	1:2800	12	0.25
RZS—231	0.34	1400	0.5	1300	1:2800	20	0.55
RZS—232	0.41	1400	1	1300	1:1400	30	0.55
RZS—233	0.41	1400	2	1300	1:700	40	0.55
RZS—331	1.06	1400	0.44	3500	1:3272	20	1.1
RZS—431	1.20	1400	1/3	5000	1:4312	20	1.5
RZS—531	1.65	1400	0.31	10000	1:4500	20	2.2
RZS—531A	3	1400	0.39	10000	1:3550	20	4
RZS—631	3	1400	0.43	13300	1:3250	20	4

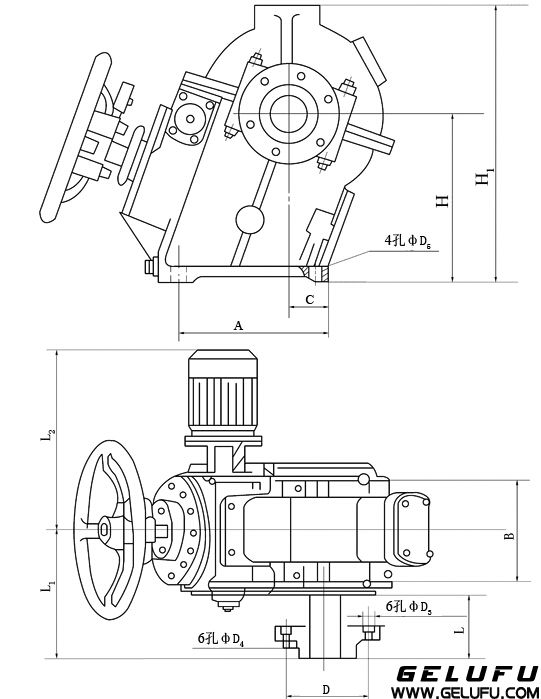

RZS型系列减速器外形尺寸表

尺寸型号	地脚	孔距	C	D	D₁	D₂	D₃	D₄	D₅	E	F	H	H₁	L	L₁	L₂
尺寸型号	A	B	C	D	D₁	D₂	D₃	D₄	D₅	E	F	H	H₁	L	L₁	L₂
RZS-13	110	140	18	34	80	120	20	13	14	36.5	8	144	333	110	172	347
RZS-23	240	180	63	49	100	141	20	13	18	53.5	16	276	422	115	217	370
RZS-33	330	185	50	59	110	160	20	13	18	64.5	18	330	530	120	240	500
RZS-43	380	250	85	68	120	180	28	17	18	74.5	20	400	680	147	285	550
RZS-53	535	290	80	80	130	260	33	22	22	85.5	22	500	800	139	300	670
RZS-63	565	320	80	90	130	260	33	22	22	95.5	25	500	820	135	320	745
