KWO型锥面包络圆柱蜗杆减速机的外形安装尺寸图和装配型式

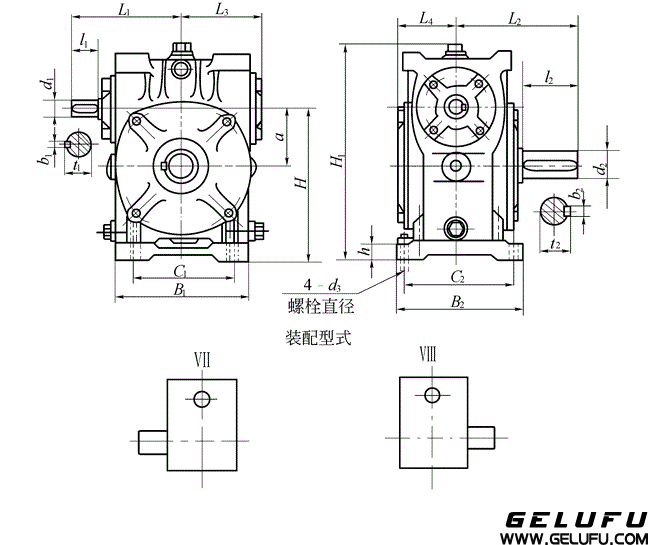

KWO32、KWO40、KWO50、KWO63、KWO80、KWO100、型锥面包络圆柱蜗杆减速机的外形安装尺寸和装配型式Ⅶ—ⅧJB/T 5559－91

KWO减速器的外形、安装尺寸和装配型式            （mm）

型号\尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	l1	b1
KWO32	32	97	88	75	75	10	90	126	M5	12j6	25	4
KWO40	40	110	98	85	82	12	112	156	M6	14j6	25	5
KWO50	50	130	120	100	100	15	132	189	M8	16j6	28	5
KWO63	63	146	140	115	120	16	160	221	M10	18j6	28	6
KWO80	80	175	170	140	145	20	200	270	M12	22j6	36	6
KWO100	100	210	200	170	170	24	250	339	M12	24j6	36	8



型号\尺寸	t1	L1	d2	l2	b2	t2	L2	L3	L4	质量（kg） （不含油）
KWO32	13.5	78	16j6	28	5	18	80	—	43	3.8
KWO40	16	84	20j6	36	6	22.5	95	—	49	7.5
KWO50	18	98	22j6	36	8	24.5	105	—	57	10
KWO63	20.5	118	30j6	58	8	33	136	86	65	17
KWO80	24.5	146	38k6	58	10	41	158	105	84	29.5
KWO100	27	165	40k6	82	12	43	190	123	95	47

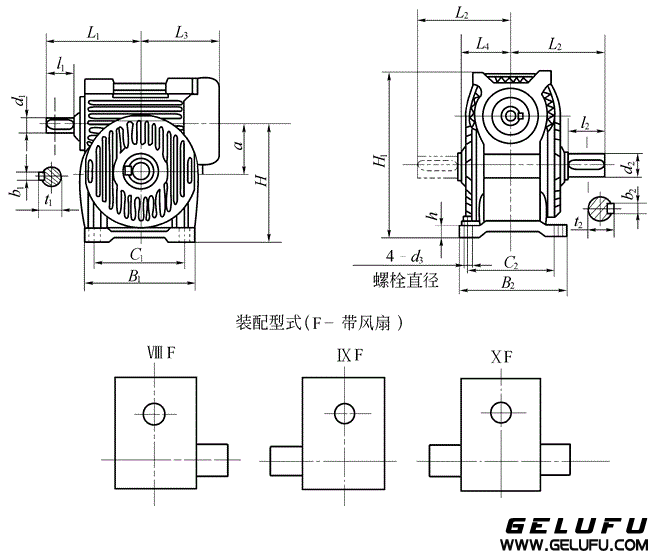

KWO125、KWO160、KWO180、KWO200、KWO225、KWO250、型锥面包络圆柱蜗杆减速机的外形安装尺寸和装配型式ⅧF—ⅩFJB/T 5559－91

 KWO减速器的外形、安装尺寸和装配型式            （mm）



型号\尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	l1	b1
KWO125	125	270	245	220	210	32	315	424	M16	32 k6	58	10
KWO160	160	325	295	270	255	40	385	525	M16	42k6	82	12
KWO180	180	368	325	290	280	45	435	595	M20	45k6	82	14
KWO200	200	410	325	315	295	45	475	645	M20	48k6	82	14
KWO225	225	450	380	350	325	55	530	720	M24	48k6	82	14
KWO250	250	500	415	435	355	65	600	800	M24	55m6	82	16

型号\尺寸	t1	L1	d2	l2	b2	t2	L2	L3	L4	质量（kg） （不含油）
KWO125	35	218	55m6	82	16	59	215	202	125	75
KWO160	45	276	65m6	105	18	69	266	242	155	138
KWO180	48.5	300	75m6	105	20	79.5	280	267	167	192
KWO200	51.5	324	80m6	130	22	85	321	299	185	264
KWO225	51.5	342	90m6	130	25	95	337	320	198	330
KWO250	59	374	100m6	165	28	106	390	343	219	450
