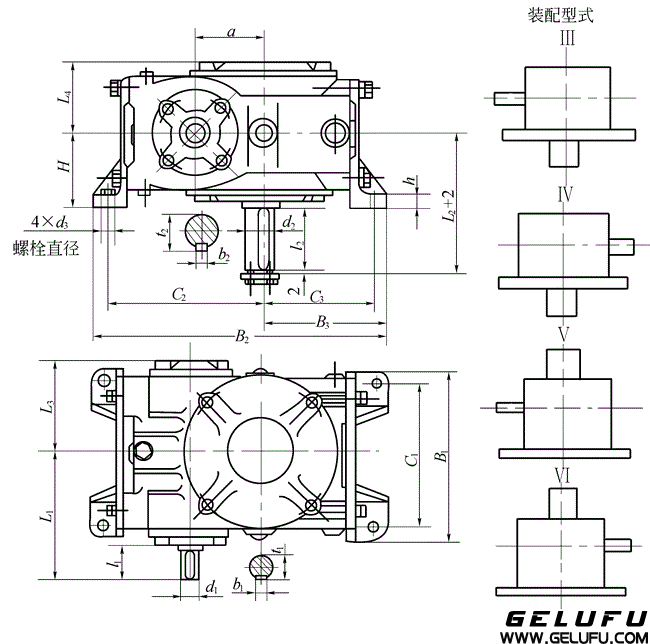

KWS型锥面包络圆柱蜗杆减速机的外形安装尺寸图和装配型式

KWS32、KWS40、KWS50、KWS63、KWS80、KWS100、型锥面包络圆柱蜗杆减速机的外形安装尺寸和装配型式Ⅲ—ⅥJB/T 5559－91

KWS减速器的外形、安装尺寸和装配型式             （mm）

型号\尺寸	a	B1	B2	B3	C1	C2	C3	d1	l1	b1	t1	L1
KWS32	32	105	157	66	85	81	56	12j6	25	4	13.5	78
KWS40	40	120	193	84	95	101	76	14j6	25	5	16	84
KWS50	50	140	225	87	120	118	87	16j6	28	5	18	98
KWS63	63	160	269	111	140	146	99	18j6	28	6	20.5	118
KWS80	80	195	331	140	160	176	125	22j6	36	6	24.5	146
KWS100	100	230	384	164	190	205	149	24j6	36	8	27	165



型号\尺寸	d2	l2	b2	t2	L2	L3	L4	h	H	d3	质量（kg） （不含油）
KWS32	16j6	28	5	18	80	—	44	10	56	M5	4
KWS40	20j6	36	6	22.5	95	—	50	12	63	M6	8
KWS50	22j6	36	8	24.5	105	—	58	15	71	M8	11
KWS63	30j6	58	8	33	128	86	65	16	75	M10	19
KWS80	38k6	58	10	41	158	105	85	20	100	M12	32
KWS100	40k6	82	12	43	190	123	96	24	112	M12	54

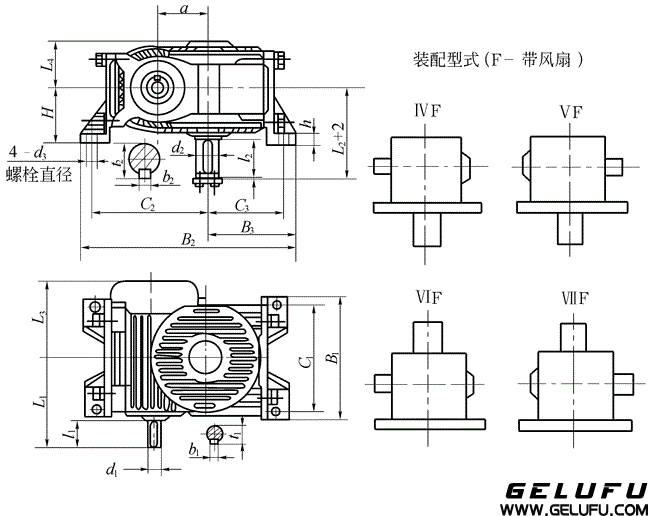

KWS125、KWS160、KWS180、KWS200、KWS225、KWS250、型锥面包络圆柱蜗杆减速机的外形、安装尺寸和装配型式ⅣF—ⅦFJB/T 5559－91



KWS减速器的外形、安装尺寸和装配型式                /mm

型号\尺寸	a	B1	B2	B3	C1	C2	C3	d1	l1	b1	t1	L1
KWS125	125	290	501	211	245	272	193	32k6	58	10	35	218
KWS160	160	350	605	245	300	360	235	42k6	82	12	45	270
KWS180	180	390	690	280	330	385	255	45k6	82	14	48.5	300
KWS200	200	430	739	300	370	420	275	48k6	82	14	51.5	324
KWS225	225	470	815	325	380	465	300	48k6	82	14	51.5	342
KWS250	250	525	895	365	430	510	345	55m6	82	16	59	374



型号\尺寸	d2	l2	b2	t2	L2	L3	L4	h	H	d3	质量（kg） （不含油）
KWS125	55m6	82	16	59	215	202	125	32	140	M16	82
KWS160	65m6	105	18	69	266	242	155	40	180	M16	150
KWS180	75m6	105	20	79.5	280	267	167	45	190	M20	210
KWS200	80m6	130	22	85	321	299	185	50	200	M20	278
KWS225	90m6	130	25	95	337	320	198	55	225	M24	365
KWS250	100m6	165	28	106	390	343	219	65	250	M24	480
