KWU型锥面包络圆柱蜗杆减速机的外形安装尺寸图和装配型式

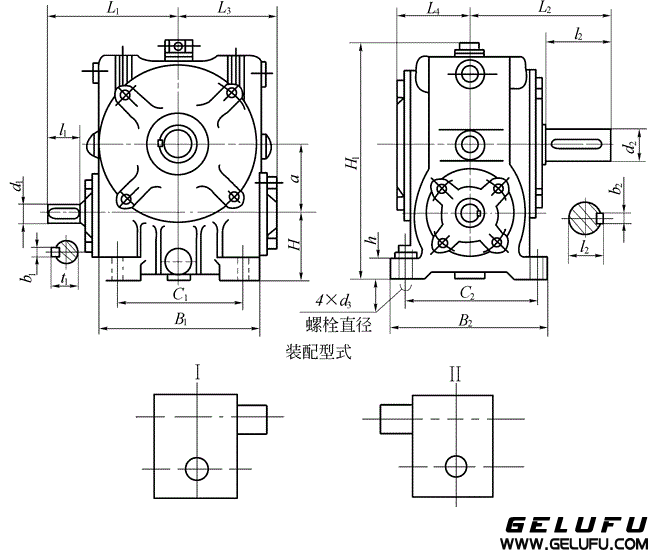

KWU32、KWU40、KWU50、KWU63、KWU80、KWU100、型锥面包络圆柱蜗杆减速机的外形安装尺寸和装配型式Ⅰ—ⅡJB/T 5559－91

KWU减速器的外形、安装尺寸和装配型式           （mm）

型号\尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	l1	b1
KWU32	32	97	88	75	75	10	36	124	M5	12j6	25	4
KWU40	40	110	98	85	82	12	45	156	M 6	14j6	25	5
KWU50	50	130	120	100	100	15	48	182	M8	16j6	28	5
KWU63	63	146	140	115	120	16	60	223	M10	18j6	28	6
KWU80	80	175	170	140	145	20	71	270	M12	22j6	36	6
KWU100	100	210	200	170	170	24	80	324	M12	24j6	36	8

型号\尺寸	t1	L1	d2	l2	b2	t2	L2	L3	L4	质量（kg） （不含油）
KWU32	135	78	16 j6	28	5	18	80	—	43	3.5
KWU40	16	84	20j6	36	6	22.5	95	—	49	7
KWU50	18	98	22j6	36	8	24.5	105	—	57	9
KWU63	20.5	118	30j6	58	8	33	136	86	65	16
KWU80	24.5	146	38k6	58	10	41	158	105	84	28
KWU100	27	165	40k6	82	12	43	190	123	95	43

KWU125、KWU160、KWU180、KWU200、KWU225、KWU250、型锥面包络圆柱蜗杆减速机的外形、安装尺寸和装配型式ⅠF—ⅢF JB/T 5559－91





KWU减速器的外形、安装尺寸和装配型式               （mm）

型号\尺寸	a	B1	B2	C1	C2	h	H	H1	d3	d1	l1	b1
KWU125	125	270	245	220	210	32	112	418	M16	32k6	58	10
KWU160	160	325	295	270	255	40	140	524	M16	42k6	82	12
KWU180	180	368	325	290	280	45	160	578	M20	45k6	82	14
KWU200	200	410	350	315	295	50	170	623	M20	48k6	82	14
KWU225	225	450	380	350	325	55	190	690	M24	48k6	82	14
KWU250	250	500	415	435	355	65	200	765	M24	55m6	82	16

型号\尺寸	t1	L1	d2	l2	b2	t2	L2	L3	L4	质量（kg） （不含油）
KWU125	35	218	55m6	82	16	59	215	202	125	70
KWU160	45	276	65m6	105	18	69	266	242	157	130
KWU180	48.5	300	75m6	105	20	79.5	280	267	167	180
KWU200	51.5	324	80m6	130	22	85	321	299	185	247
KWU225	51.5	342	90m6	130	25	95	337	320	198	301
KWU250	59	374	100m6	165	28	106	390	343	219	406
