WD型圆柱蜗杆减速机安装尺寸图JB/ZQ4390-79

浏览次数：

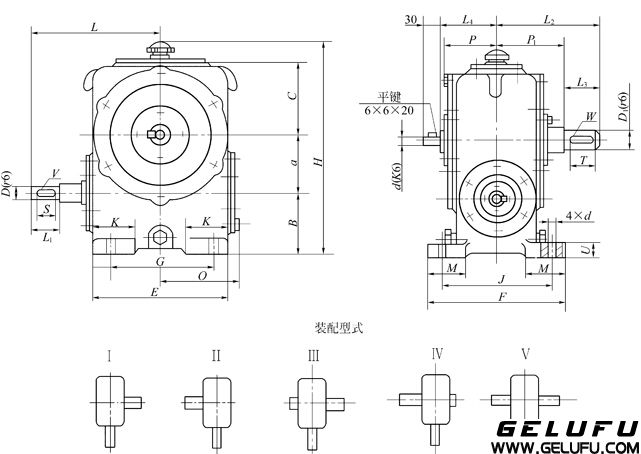

WD80、WD100、WD120、型圆柱蜗杆减速机（80～120）安装尺寸JB/ZQ4390-79


型号 a B C D D1 E F G H J K L L1 L2 L3 L4
WD80 80 90 105 20 35 190 200 150 305 160 60 190 50 158 58 90
WD100 100 110 135 25 40 240 210 180 375 170 70 225 60 182 82 100
WD120 120 120 150 30 45 270 220 200 420 180 80 275 80 197 82 110
型号 M O P P1 S T U V(b×h) W(b×h) d 转动惯量kg·m2 质量kg
WD80 60 120 83.5 100 40 50 20 6×6 10×8 18 0.265×10～3 36.5～38.5
WD100 70 145 90 100 40 60 20 8×7 12×8 18 0.84×10～3 53～65
WD120 80 165 102 115 50 60 20 8×7 14×9 18 1.79×10～3 75.4～81.7

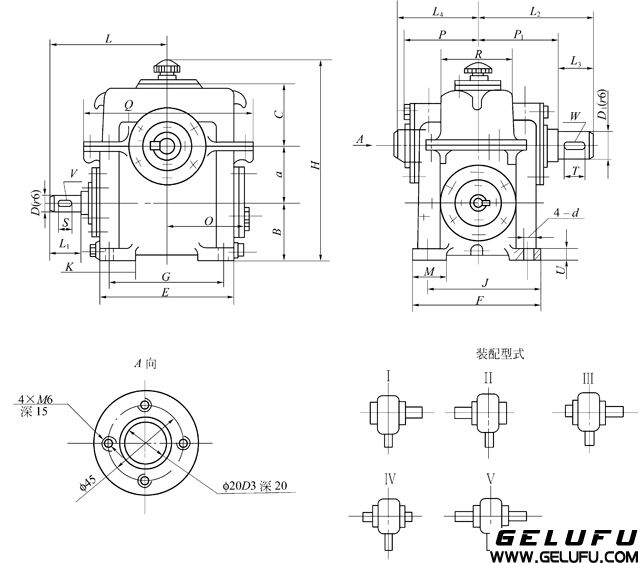

WD150、WD180、WD210、WD250、WD300、WD360、型圆柱蜗杆减速机（150～360）安装尺寸JB/ZQ4390-79

型号 a B C D D1 E F G H J K L L1 L2 L3 L4
WD150 150 150 165 35 65 370 340 310 513 280 100 303 58 315 105 190
WD180 180 180 190 40 70 430 360 360 593 300 120 362 82 345 105 215
WD210 210 210 215 45 80 490 400 400 683 320 140 412 82 385 130 225
WD250 250 250 265 50 90 570 430 440 813 360 160 442 82 395 130 240
WD300 300 300 320 70 120 670 500 520 968 420 200 535 105 465 165 270
WD360 360 360 370 80 150 840 610 650 1138 440 240 640 130 575 200 340
型号 M O P P1 Q R S T U V(b×h) W(b×h) d 转动惯量kg·m2 质量/kg
WD150 90 230 180 210 455 200 50 100 30 10×8 18×11 22 3.11×10～3 146～163
WD180 90 270 205 240 515 230 60 100 30 12×8 20×12 22 7.63×10～3 295～327.5
WD210 100 300 215 255 585 250 70 140 30 14×9 22×14 22 23.50×10～3 298～344
WD250 120 340 225 265 665 270 80 125 40 14×9 25×14 26 79×10～3 480～513
WD300 150 405 255 300 765 310 90 140 50 20×12 32×18 32 143×10～3 771～904
WD360 180 490 325 375 905 360 110 180 50 22×14 36×20 39 223.13×10～3 1195～1395
