WD蜗杆减速机适用范围传动比及输出转矩表机型号标记

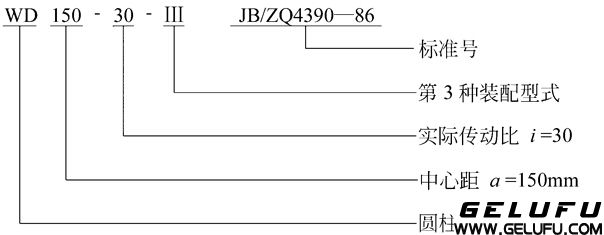

适用范围     该标准为一级传动的阿基米德圆柱蜗杆减速器；WS（蜗杆上置）WD（蜗杆下置）。（蜗阿基米德圆柱蜗杆减速器适用于蜗杆啮合处滑动速度不大于7.5m/s；蜗杆速度不超过1500r/min;工作环境温度为-40～＋40℃；并可正、反方向运转的场合。 型号标记     圆柱蜗杆减速器的标记包括：型号、中心距、传动比、装配型式     标记示例：



WD80、WD100、WD120、WD150、WD180、WD210、WD250、WD300、WD360型减速机传动比及输出转矩表JB/ZQ4390-79

型号	转矩	速比
		9.67	11.67	13.67	15.67	17.67	19.5	21.5	23.5	25.5	27.5	30	33	37	41	47	53	60
WD	80	55.9	55	53	41.2	48.1	54.9	52	41.2	49.1	45.2	56	56	49.1	53	41.2	48.1	—
	100	111	105	106	98.1	93.1	101	89.2	98.1	77.5	91.1	107	107	103	99	98.1	93.2	69.6
	120	188.3	186.4	172.5	163.8	139	169.8	168.8	165	158	158	188.3	166	183.5	172.5	164.8	139.2	130.7
	150	344	332	335.5	328.5	272	341	301	328.5	295	296	336.5	360	347	335.5	328.5	271	237.5
	180	596.4	680	586	561	475	524	527	561	537	—	640	565	535	584.9	555	471	506
	210	1009.4	864.4	920	877	744.8	820	899	878	840.9	877	1006.5	887	950.6	921	877	744.8	279
	250	1728	1700	1352	1254	1328	1577	1313	1254	1470	1136	1725	15.078	1695	1352	1254	1332	1426
	300	2832	2656	2685	2567	2018	2734	2273	2568	2460	2371	2783	2724	2773	2695	2568	2018	1881
	360	4704	4606	4282	4429	3498	4723	4184	4429	4253	—	4665	4576	4495	4282	4429	3488	3920
