WSH蜗杆升降机选型资料

WSH蜗杆升降机结构示意图

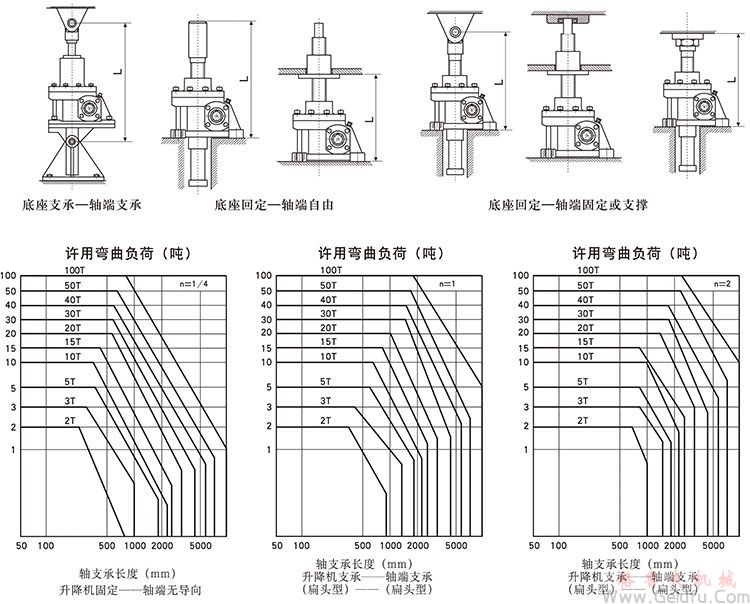

WSH蜗杆升降机允许弯曲负荷值

允许弯曲负荷值     不同型号及轴端各种负荷方式、丝杆长度、允许弯曲负荷请参考以下表格或计算公式：     Pcr=n²E（k/L）²·A·f_B     n：轴端支承因数（参见下表）     千斤顶固定—轴端游离（n=1/4）     千斤顶支承—轴端支承（n=1）     （栓孔式）—（栓孔式）     千斤顶固定一顶板固定（n=2）     E：纵向弹性模数2.1×10⁴kgf/mm²     K： 小辅助半径          d₁：螺纹底直径     L：轴支承长度（mm）          A：丝杆螺纹底径的横截面积          f_B：安全因数f_B=0.25     附：螺纹底直径（mm）

型号	d1	型号	d1
WSH-2T	19.5	WSH-20T	54
WSH-3T	25	WSH-30T	63
WSH-5T	31	WSH-40T	67
WSH-10T	36	WSH-50T	74
WSH-15T	41	WSH-100T	82

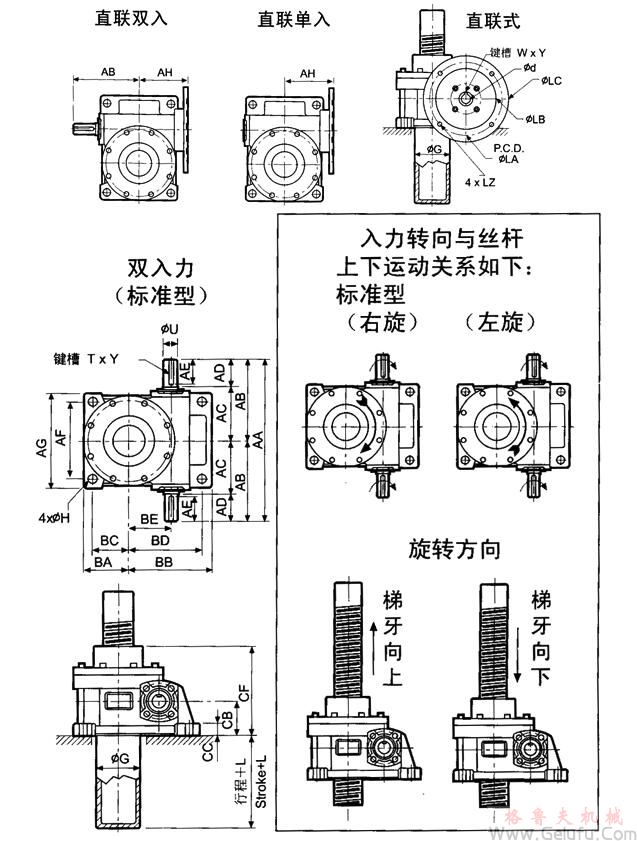

WSH蜗杆升降机安装尺寸

型号	WSH-2T	WSH-3T	WSH-5T	WSH-10T	WSH-15T	WSH-20T	WSH-30T	WSH-40T	WSH-50T	WSH-100T
梯形螺纹 直径 螺距	φ25 P=5	φ32 P=6	φ38 P=6	φ50 P=8	φ65 P=10	φ75 P=12	φ80 P=12	φ90 P=14	φ100 P=16	φ100 P=16
减速比	1/5 1/10 1/20	1/6 1/12 1/24	1/6 1/12 1/24	1/8 1/16 1/32	1/8 1/16 1/32	1/10 1/20 1/40	1/12 1/18 1/36	1/12 1/18 1/36	1/7 1/14 1/28	1/8 1/16 1/32
AA	170	220	220	256	264	316	390	420	480	550
AB	85	110	110	128	132	158	195	210	240	275
AC	55	70	70	88	92	108	130	145	170	180
AD	30	40	40	40	40	50	65	65	70	95
AE	25	35	35	35	35	45	60	60	65	90
AF	66	80	90	100	110	140	190	210	240	250
AG	90	110	120	140	150	180	230	260	300	320
AH		70	80	100	100	120	150	165	194	218
BA	50	57	60	90	90	95	110	130	160	170
BB	85	98	110	140	140	155	200	225	255	285
BC	38	42	45	70	70	75	85	105	130	135
BD	73	83	95	120	120	135	175	200	225	250
BE	35	40	50	60	63	70	100	120	130	150
CB	40	50	50	60	60	70	85	100	120	125
CC	15	18	18	20	20	25	30	30	30	32
CF	110	130	130	160	160	180	220	260	315	345
φG	44.5	51	63.5	70	82.6	95.3
φU	15	18	18	25	25	28	32	35	45	50
T×V	5×3	6×3.5	6×3.6	8×4	8×4	8×4	10×5	10×5	14×5.5	14×5.5
L	Stroke +55	Stroke +60	Stroke +60	Stroke +60	Stroke +65	Stroke +75
φLA		130	130	165	165	165	215	215	265	265
φLB		110	110	130	130	130	180	180	230	230
φLC		160	160	200	200	200	250	250	300	300
LZ		M8 P1.25	M8 P1.25	M10 P1.5	M10 P1.5	M10 1.5	M12 P1.75	M12 P1.75	M16 P2.0	M16 P2.0
φD W×Y 直联功率		14 5×2.3 0.25/0.37	14 5×2.3 0.25/0.37	19 6×2.8 0.75	19 6×2.8 0.75	24 8×3.3 1.5	28 8×3.3 2.2	28 8×3.3 4	38 10×3.3 5.5	38 10×3.3 7.5
φD W×Y 直联功率				24 8×3.3 0.75	24 8×3.3 0.75
φH	12	12	12	18	18	18	22	22	22	27

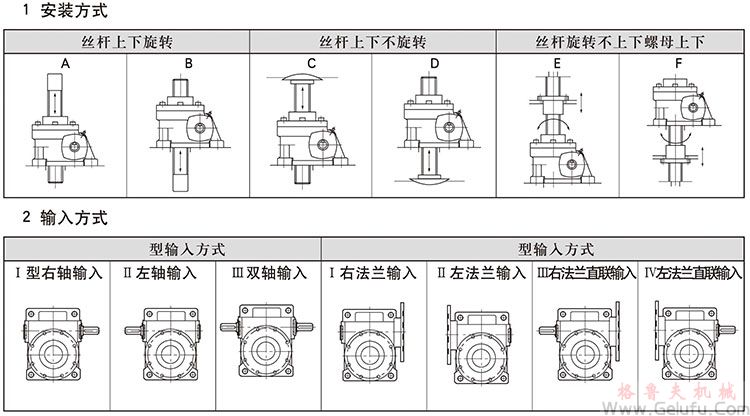

WSH蜗杆升降机安装方式

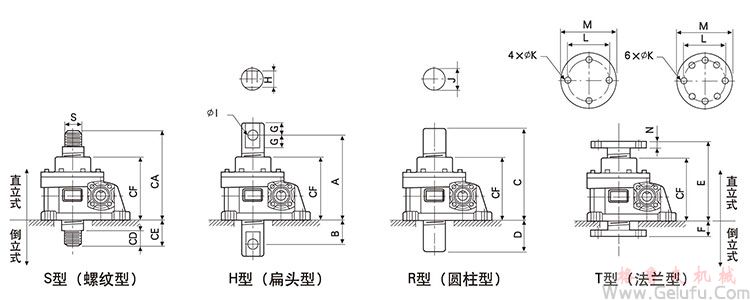

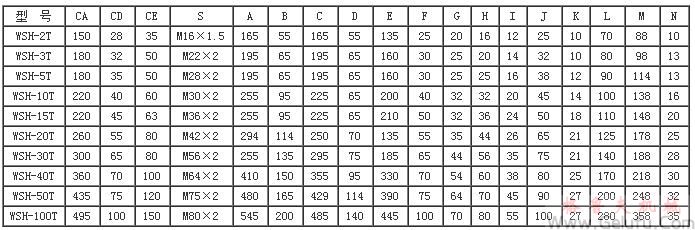

WSH蜗杆升降机螺杆端型式

WSH蜗杆升降机型号表示说明示例

WSH蜗杆升降机入力轴功率与负载、升降速度的关系

入力轴功率与负载、升降速度的关系

型号 大小 能力	升降 梯形螺纹 直径 螺距	蜗轮   减速比	1800RPM 入力轴转速			1500RPM 入力轴转速			1200RPM 入力轴转速
			输入功率 （kW）	举升负荷 （kg）	举升速度 （mm/mm）	输入功率 （kW）	举升负荷 （kg）	举升速度 （mm/mm）	输入功率 （kW）	举升负荷 （kg）	举升速度 （mm/mm）
WSH-2T	φ25 P=5	1/5	0.93	500	1800	0.86	550	1500	0.87	700	1200
		1/10	0.50	500	900	0.50	550	750	0.50	700	600
		1/20	0.50	600	450	0.50	700	375	0.50	900	300
WSH-3T	φ32 P=6	1/6	1.31	700	1800	1.25	800	1500	1.18	950	1200
		1/12	0.89	950	900	0.86	1100	750	0.81	1300	600
		1/24	0.50	950	450	0.50	1100	375	0.50	1300	300
WSH-5T	φ38 P=6	1/6	1.86	900	1800	1.72	1000	1500	1.66	1200	1200
		1/12	1.47	1350	900	0.36	1500	750	1.31	1800	600
		1/24	1.04	180	450	0.96	2000	375	0.92	2400	300
WSH-10T	φ45 P=8	1/8	2.84	1300	1800	2.64	1450	1500	2.48	1700	1200
		1/16	1.50	1300	900	1.40	1450	750	1.31	1700	600
		1/32	1.07	1750	450	4.00	1950	375	0.92	2250	300
WSH-15T	φ50 P=8	1/8	2.69	1300	1800	2.50	1450	1500	2.35	1700	1200
		1/16	1.42	1300	900	1.32	1450	750	1.24	1700	600
		1/32	1.01	1750	450	0.94	1950	375	0.87	2250	300
WSH-20T	φ65 P=10	1/10	3.57	1400	1800	3.24	1850	1500	3.01	1950	1200
		1/20	1.90	1600	900	1.97	1850	750	1.84	2250	600
		1/40	1.53	2400	450	1.57	2800	375	1.46	3350	300
WSH-30T	φ75 P=12	1/12	4.86	1850	1800	4.71	2150	1500	4.55	2600	1200
		1/18	3.56	1900	1200	3.59	2300	1000	3.44	2750	800
		1/36	2.22	2200	600	2.19	2600	500	2.15	3200	400
WSH-40T	φ80 P=12	1/12	5.56	1975	1800	5.39	2300	1500	5.11	2750	1200
		1/18	4.29	2125	1200	4.29	2550	1000	4.07	3025	800
		1/36	2.87	2625	600	2.78	3050	500	2.66	3650	400
WSH-50T	φ90 P=14	1/7	12.7	2100	3600	12.3	2450	3000	12.1	2850	2400
		1/14	7.72	2350	1800	7.66	2800	1500	1.47	3300	1200
		1/28	5.46	3050	900	5.22	3500	750	5.24	4100	600
WSH-100	φ100 P=16	1/8	21.8	3500	3600	21.5	4000	3000	21.2	5400	2400
		1/16	15.7	4300	1800	15.5	5400	1500	14.1	7200	1200
		1/32	11.6	5500	900	12.8	6800	750	9.86	10000	600

型号 大小 能力	升降 梯形螺纹 直径 螺距	蜗轮     减速比	900RPM 入力轴转速			600RPM 入力轴转速			300RPM 入力轴转速
			输入功率 （kW）	举升负荷 （kg）	举升速度 （mm/mm）	输入功率 （Kw）	举升负荷 （kg）	举升速度 （mm/mm）	输入功率 （kW）	举升负荷 （kg）	举升速度 （mm/mm）
WSH-2T	φ25 P=5	1/5	0.84	900	900	0.62	1000	600	0.50	100	300
		1/10	0.50	750	450	0.50	1000	300	0.25	1350	1500
		1/20	0.50	1200	225	0.25	1350	150	0.25	1350	75
WSH-3T	φ32 P=6	1/6	1.22	1300	900	1.12	1800	600	0.56	1800	300
		1/12	0.77	1650	450	0.62	2000	300	0.50	2000	150
		1/24	0.50	1650	225	0.50	2000	150	0.25	2000	75
WSH-5T	φ38 P=6	1/6	1.55	1500	900	1.17	1700	600	0.72	2100	300
		1/12	1.17	2150	450	0.78	2150	300	0.50	2500	150
		1/24	0.73	2550	225	0.56	2900	150	0.50	2850	75
WSH-10T	φ45 P=8	1/8	2.30	2100	900	2.22	3050	600	1.75	4800	300
		1/16	1.27	2200	450	1.17	3050	300	0.92	4800	150
		1/32	0.86	2800	225	0.84	4100	150	0.65	6400	75
WSH-15T	φ50 P=8	1/8	2.17	2100	900	2.11	3050	600	1.66	4800	300
		1/16	1020	2200	450	1.11	3050	300	0.87	4800	150
		1/32	0.81	2800	225	0.79	4100	150	0.61	6400	75
WSH-20T	φ65 P=10	1/10	2.84	2450	900	2.59	3350	600	1.89	4900	300
		1/20	1.72	2800	450	1.58	3850	300	1.15	5600	150
		1/40	1.44	4400	225	1.25	5750	150	0.92	8400	75
WSH-30T	φ75 P=12	1/12	4.27	3250	900	3.94	4500	600	2.80	6400	300
		1/18	3.28	3500	600	2.94	4700	400	0.09	6700	200
		1/36	1.97	3900	300	1.82	5400	200	1.61	9600	100
WSH-40T	φ80 P=12	1/12	5.10	3625	900	4.67	4975	600	3.32	7050	300
		1/18	4.07	4025	600	3.67	5450	400	2.60	7725	200
		1/36	2.67	4875	300	2.41	6600	200	1.88	10300	100
WSH-50T	φ90 P=14	1/7	11.5	4000	1800	11.0	5450	1200	7.83	7750	600
		1/14	7.23	4550	900	6.79	6200	600	4.79	8750	300
		1/28	4.90	5850	450	4.66	7800	300	3.28	11000	150
WSH-100	φ100 P=16	1/8	20.2	7100	1800	19.9	9850	1200	13.0	12950	600
		1/16	14.7	9450	900	12.9	11800	600	9.50	17350	300
		1/32	10.1	14300	450	9.41	15750	300	7.78	26050	150

WSH蜗杆升降机螺杆升降行程与螺杆长度计算

 螺杆升降行程与螺杆长度计算（下表行程=300m/m各型式计算范例）

			行程 (例)300m/m	杆端S型		杆端H型
型号	直径	螺距	护管长	机身+CE+行程 =螺杆总长	螺杆总长-CE =牙长	机身+C+G+行程 =螺杆总长	螺杆总长-B-G =牙长
WSH-2T	25	P=5	300+55=35	110+40+300=450	450-40=410	100+55+20+300=485	485-55-20=410
WSH-3T	32	P=6	300+60=360	130+50+300=480	480-50=430	130+65+25+300=520	520-65-25=430
WSH-5T	38	P=6	300+60=360	130+50+300=480	480-50=430	130+65+25+300=520	520-65-25=430
WSH-10T	45	P=8	300+65=365	160+60+300=520	520-60=460	160+95+32+300=587	587-95-32=460
WSH-15T	50	P=8	300+65=365	160+60+300=520	520-60=460	160+95+32+300=587	587-95-32=460
WSH-20T	65	P=10	300+75=375	180+80+300=560	560-80=480	180+114+35+300=629	629-114-35=480
WSH-30T	75	P-12		220+80+300=600	600-80=520	220+135+44+300=699	699-135-44=520
WSH-40T	80	P=2		260+100+300=660	660-100=560	260+150+54+300=764	764-150-54=560
WSH50T	90	P=14		315+120+300=735	735-120=615	315+165+64+300=844	844-165-64=615
WSH-100T	100	P=16		345+150+300=795	795-150=645	345+200+70+300=915	915-200-70=645



			行程 (例)300m/m	杆端R型		杆端T型
型号	直径	螺距	护管长	机身+D+行程 =螺杆总长	螺杆总长-D =牙长	机身+T+行程 =螺杆总长	螺杆总长-T =牙长
WSH-2T	25	P=5	300+55=35	110+55+300=465	465-55=410	110+25+300=435	435-25=410
WSH-3T	32	P=6	300+60=360	130+65+30=495	495-65=430	130+30+300=460	460-30=430
WSH-5T	38	P=6	300+60=360	130+65+300=495	495-65=430	130+30+300=460	460-30=430
WSH-10T	45	P=8	300+65=365	160+65+300=525	525-65=460	160+40+300=500	500-40=460
WSH-15T	50	P=8	300+65=365	160+65+300=525	525-65=460	160+50+30=510	510-50=460
WSH-20T	65	P=10	300+75=375	180+70+300=550	550-70=480	180+55+300=535	535-55=480
WSH-30T	75	P-12		220+75+300=595	595-75=520	220+65+300=585	585-65=520
WSH-40T	80	P=2		260+95+300=655	655-95=560	260+70+300=630	630-70=560
WSH50T	90	P=14		315+114+300=729	729-114=615	315+75+300=690	690-75=615
WSH-100T	100	P=16		345+140+300=785	785-140=645	345+100+300=745	745-100=645

    注：特殊规格尺寸请附图说明。
