JWB滚珠丝杆升降机选型资料

JW滚珠丝杆升降机概述

---

JW滚珠丝杆升降机概述

    一JWM型（梯形丝杆型）    低速、低频率    JWM型（梯形丝杆型）适用于低速、低频率的场合，主要构成部件为：精密梯形丝杆副与主精度蜗轮蜗杆副。    1经济：    结构紧凑、操作简单、保养方便。    2低速、低频率：    主要用于负荷大、低速与无需频繁工作的场所。    3保持载重：梯形丝杆具有自动锁定功能，既使没有制动装置也可保持载重。    *在受到较大振动，冲击载荷时，偶尔会使自锁功能失灵，此时则须外加制动装置。    二JWB型（普通滚珠丝杆型）    高速、高频率    JWB型（普通滚珠丝杆型），适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。    1效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源，就可以产生很大的推动力。    2高速化：与梯形丝杆相比，速度有很大的提高，能轻松而高速地运转。    3使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。    注：①本身无自锁功能，需外加制动装置或选择带有制动的驱动源。        ②JWH大螺距滚珠丝杆型另咨询。    三机器装配形状、特点    基本形式（US，DS）    螺母转动丝杆上下移动，此为普通型升降机装配       US：押上      DS：吊下    *请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）    *丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。    止旋构造（UM，DM）       UM：押上    DM：吊下    适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况    请根据载荷方向、安装方向来选合适的升降机（UM或DM）    活动螺母构造（UR，DR）    一般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空 间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。丝杆轴顶端为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的效果。     UR：押上     DR：吊下    请根据载荷方向，安装方向来选择合适的升降机（押上或吊下）



 注：选型和型号表示方法中，还需注明螺母的放置方向。

JW丝杠升降机型号表示方法

---

JWB滚珠丝杆升降机基本参数

---

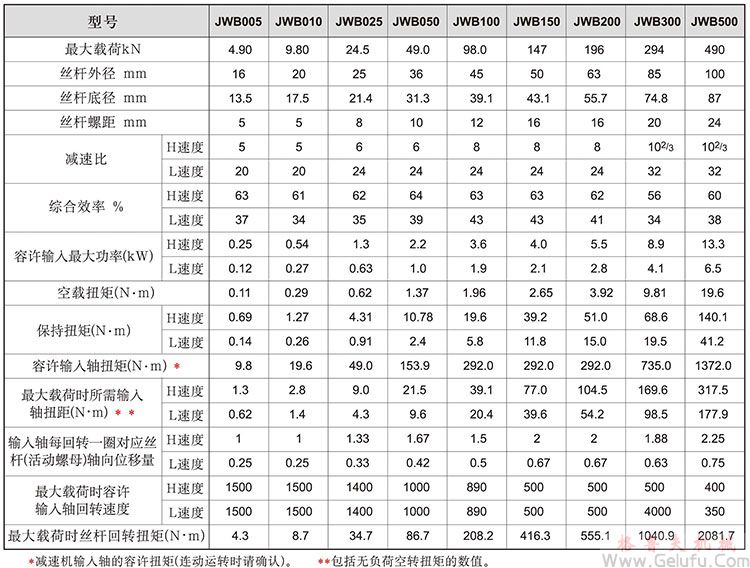

JWB滚珠丝杆升降机基本参数一览表

*减速机输入轴的容许扭矩。（连动运转时请确认）**包括无负荷空转扭矩的数值。JW丝杠升降机横向载荷对应的措施

---

JWM许用横向载荷Fr(N)：

L(mm)	型号
	002	005	010	025	050	100	150	200	300	500	750	1000
	Fr(N)
100	83	128	318	570	2500	4010	4610	8210	38200	85300	73500	186200
200	42	64	159	290	1250	2010	2300	4110	23000	50400	56800	145000
300	28	43	106	190	830	1340	1540	2740	15300	33600	46100	104700
400	21	32	79	140	620	1000	1150	2050	11400	25200	39300	78500
500		27	64	110	500	800	920	1640	9100	20200	33900	62800
600		25	53	100	420	670	770	1370	7600	16800	29900	52300
700		23	51	90	360	570	660	1170	6500	14400	26700	44800
800		21	48	90	310	500	580	1030	5700	12600	24100	39200
900			45	90	280	450	510	910	5000	11200	22000	34800
1000			42	90	250	400	460	820	4500	10100	20200	31300

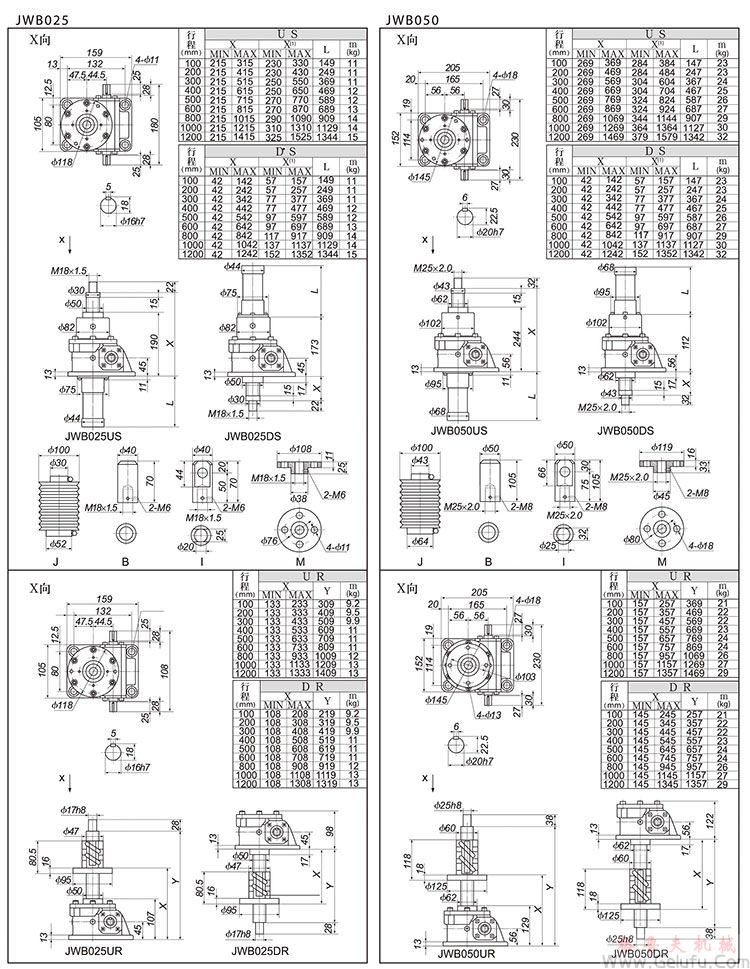

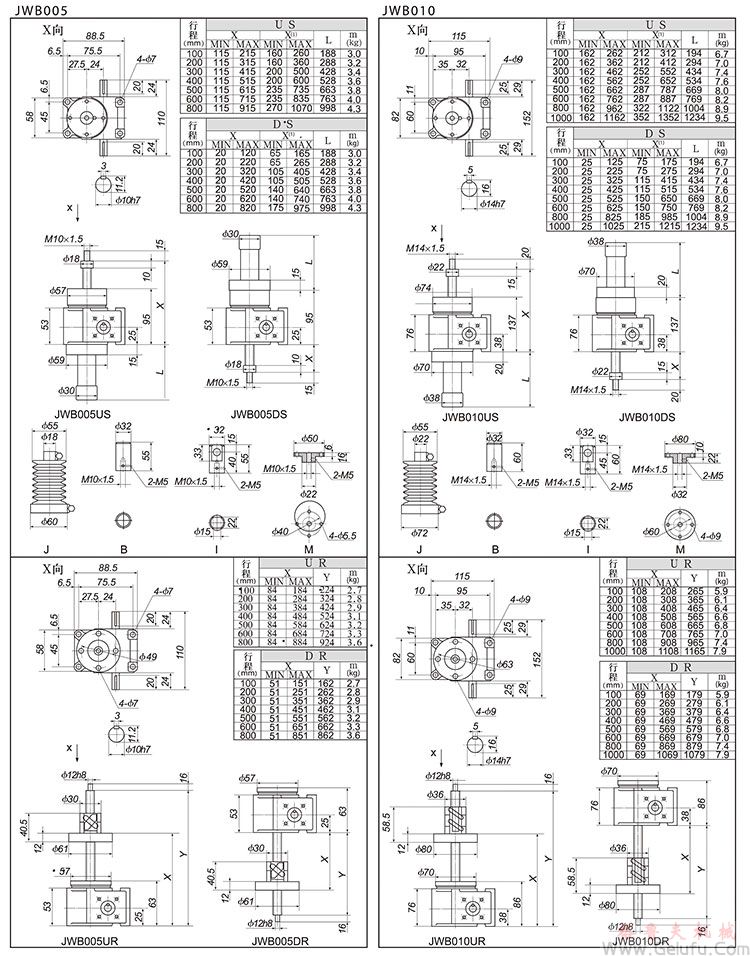

JWB002/005滚珠丝杠升降机外形尺寸表

---

JWB050/010滚珠丝杠升降机外形尺寸表

---

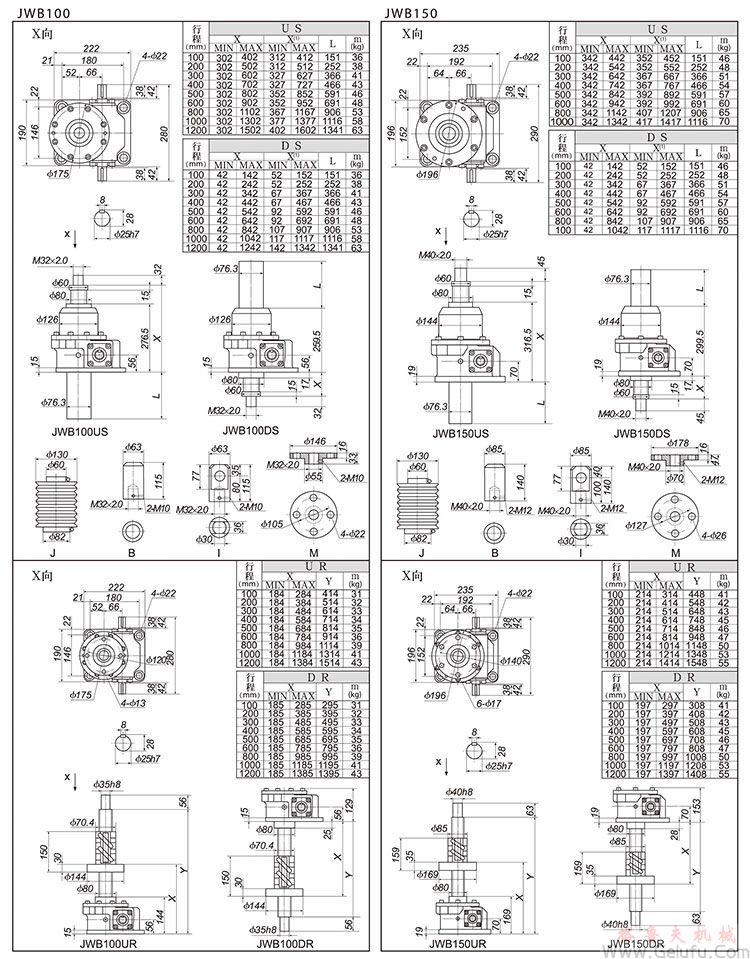

JWB150/200滚珠丝杠升降机外形尺寸表

---

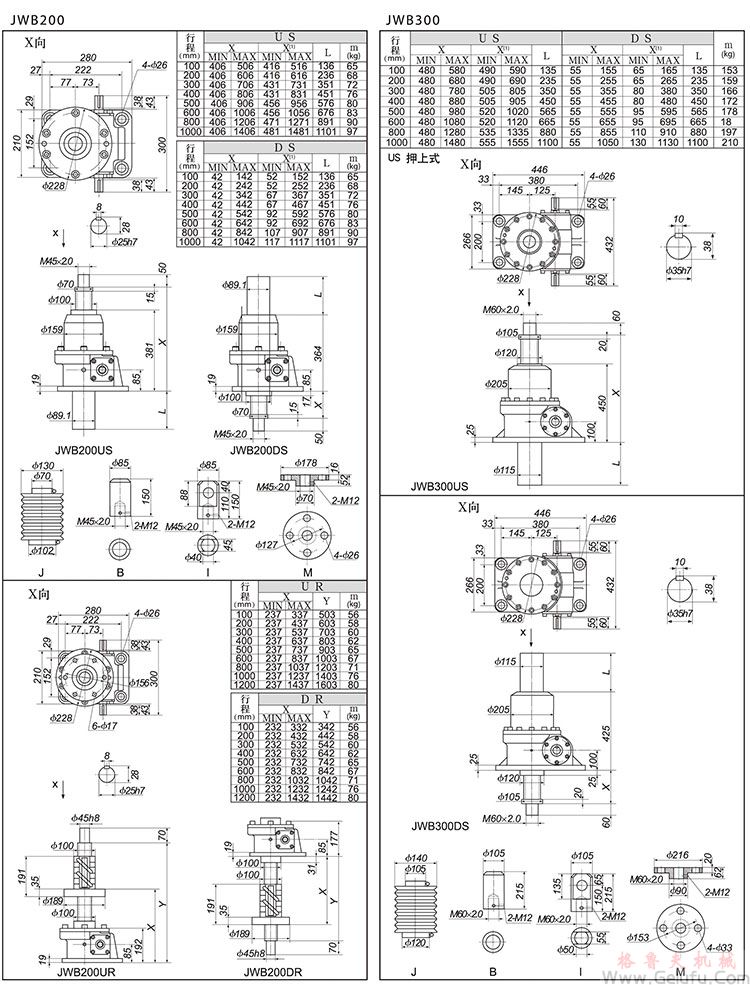

JWB200/300滚珠丝杠升降机外形尺寸表

---

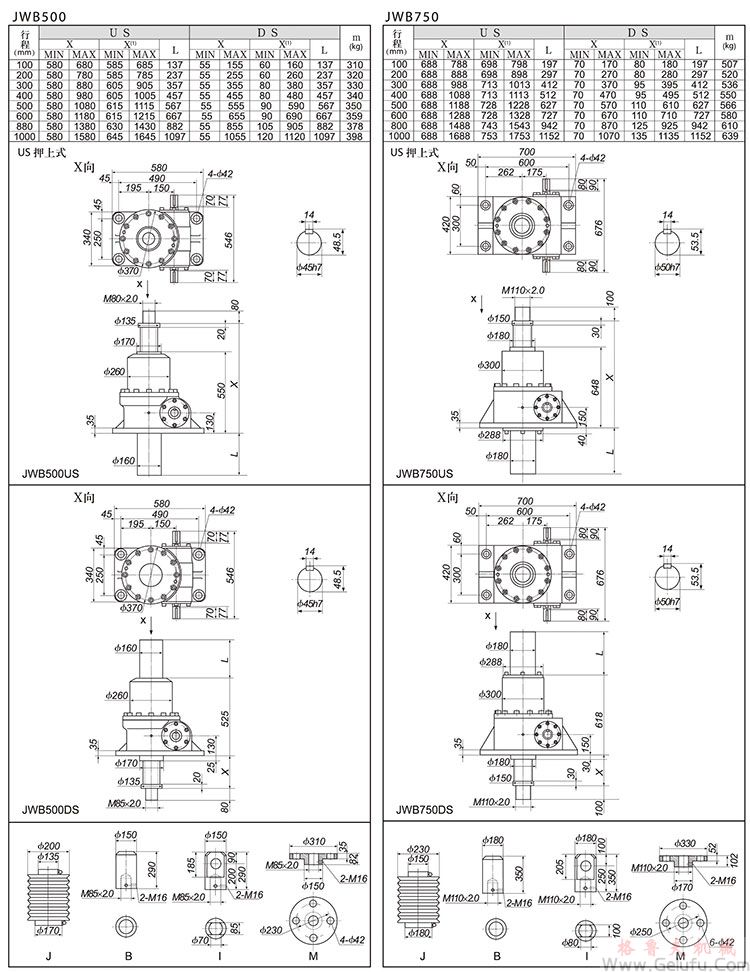

JWB300/500滚珠丝杠升降机外形尺寸表

---

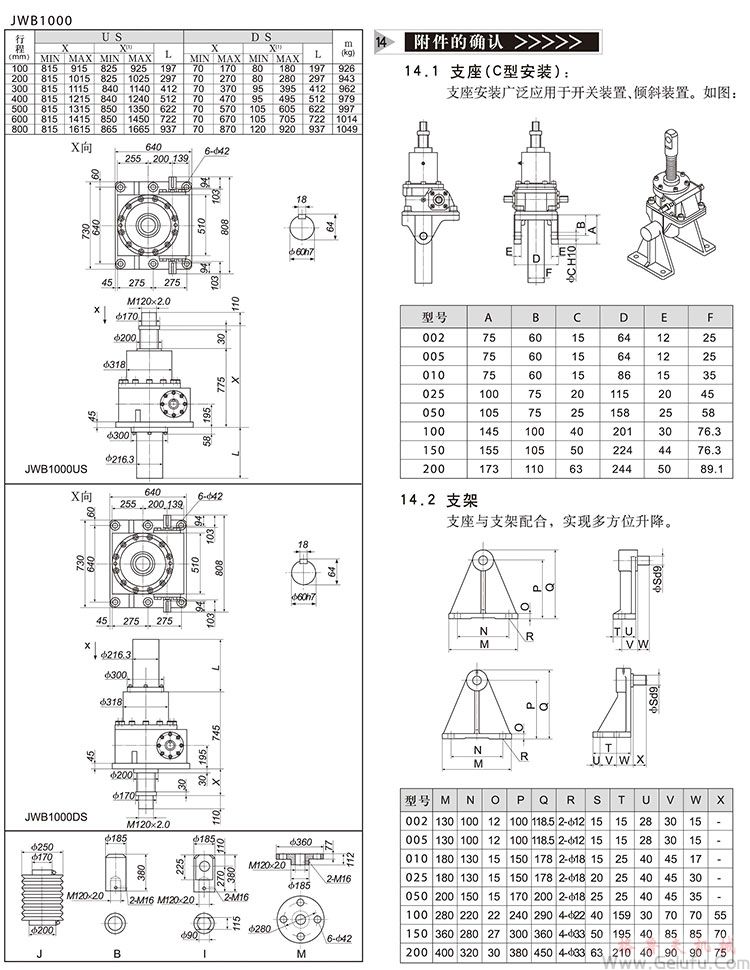

JWB750/1000滚珠丝杠升降机外形尺寸表

---

JWB滚珠丝杠升降机附件

---

      支座安装广泛应用于开关装置、倾斜装置。

型号	A	B	C	D	E	F
002	75	60	15	64	12	25
005	75	60	15	64	12	25
010	75	60	15	86	15	35
025	100	75	20	115	20	45
050	105	75	25	158	25	58
100	145	100	40	201	30	76.3
150	155	105	50	224	44	76.3
200	173	110	63	244	50	89.1

      支架      支座与支架配合，实现多方位升降。

型号	M	N	O	P	Q	R	S	T	U	V	W	X
002	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
005	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
010	180	130	15	150	178	2-φ18	15	25	40	45	17	—
025	180	130	15	150	178	2-φ18	20	25	40	45	30	—
050	200	150	15	170	200	2-φ18	25	25	40	45	35	—
100	280	220	22	240	290	4-φ22	40	159	30	70	70	55
150	360	280	27	300	360	4-φ33	50	195	40	85	85	70
200	400	320	30	380	450	4-φ33	63	210	40	90	90	75

      手轮盘：      此件只适应于JWM型工作在冲击、振动不大的场合，请不要应用在JWB、JWH结构中。      手动操作扭矩=所需输入扭矩/手轮操作盘半径      尺寸表：

型号	NV80		NV100		NV200		NV280		NV450
	HD	HL	HD	HL	HD	HL	HD	HL	HD	HL
JWM002	80	108	—	—	—	—	—	—	—	—
JWM005	80	108	—	—	—	—	—	—	—	—
JWM010	80	122	100	125	—	—	—	—	—	—
JWM025	—	—	100	140	200	198	—	—	—	—
JWM050	—	—	—	—	200	221	280	229	—	—
JWM100	—	—	—	—	—	—	280	242	450	295
JWM150	—	—	—	—	—	—	280	247	450	300
JWM200	—	—	—	—	—	—	—	—	450	304

      注：手轮为外购件，以定货时实物尺寸为准。      双头输出：      适用于开闭装置、反转装置。
