SWL丝杆升降机选型资料

SWL蜗轮丝杆升降机简介

---

SWL蜗轮丝杆升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等 点。具有提升、降落、推进、翻转等功能，可以单台或组合使用。能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。 高输入转速1500r/min， 大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

SWL蜗轮丝杆升降机型号说明

---

1、结构型式

---

升降机按结构型式分为：    1型－丝杠同时作旋转运动和轴向移动；    2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。
    2、装配型式
升降机每种结构型式又分为两种装配型式：    A型－丝杠（或螺母）向上移动；    B型－丝杠（或螺母）向下移动。
    3、丝杠头部型式
  1型结构型式的丝杠头部分为：    I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。    2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
    4、传动比
升降机分为两种传动比，即普通（P）和慢速（M）。
    5、丝杠的防护
  1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

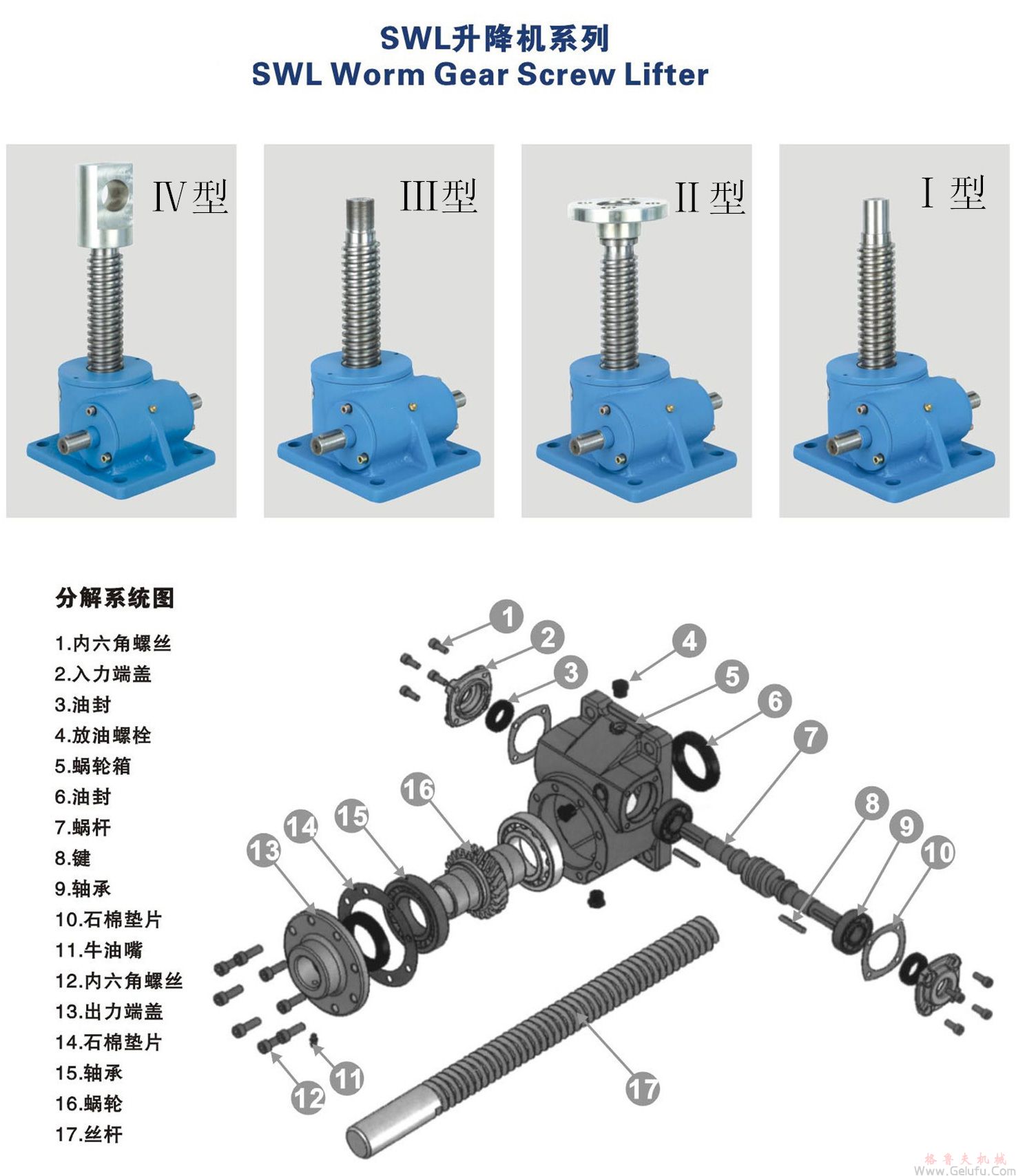

  2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。SWL蜗轮丝杆升降机型号及结构图

---

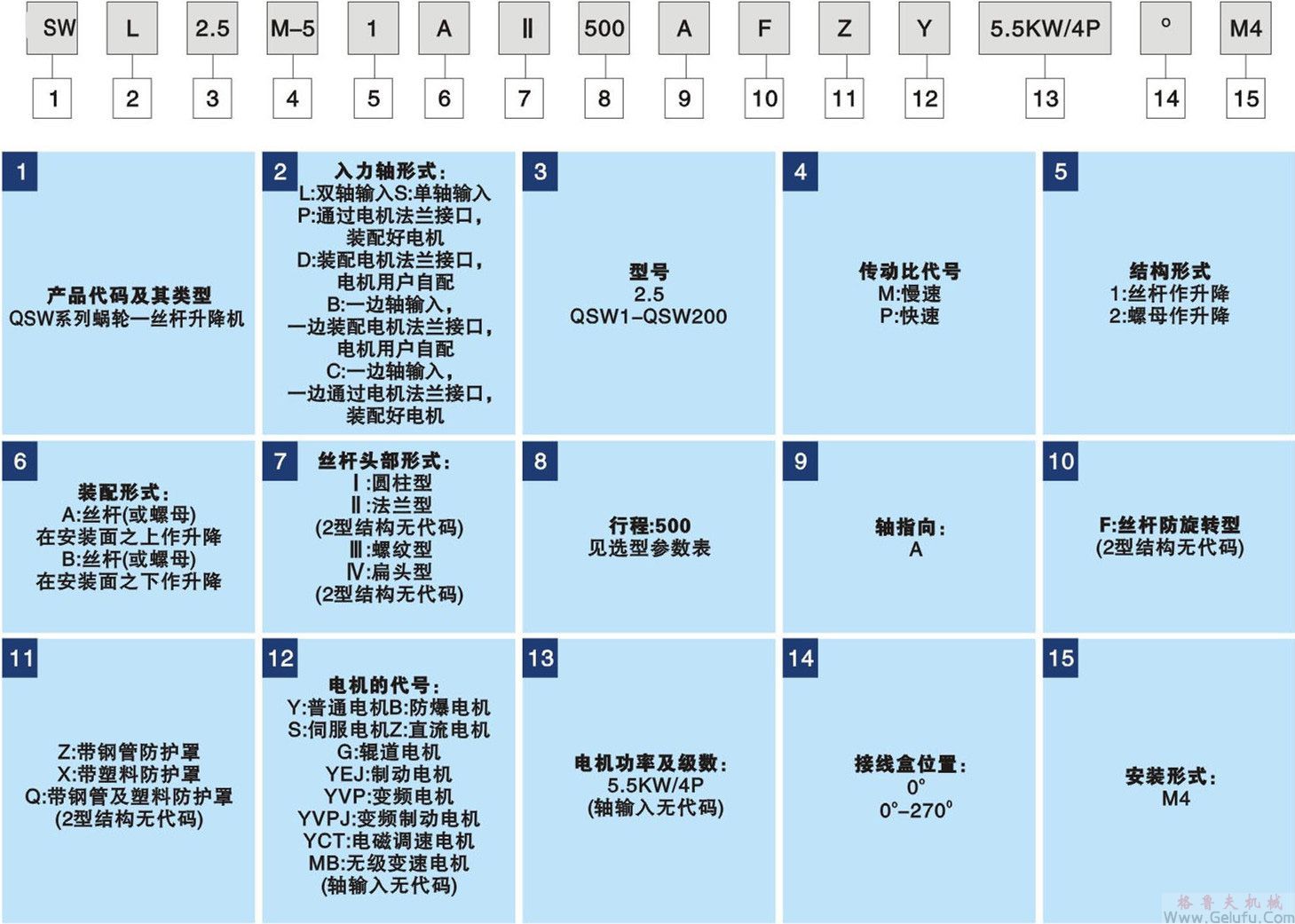

SWL蜗轮丝杆升降机型号标示

---

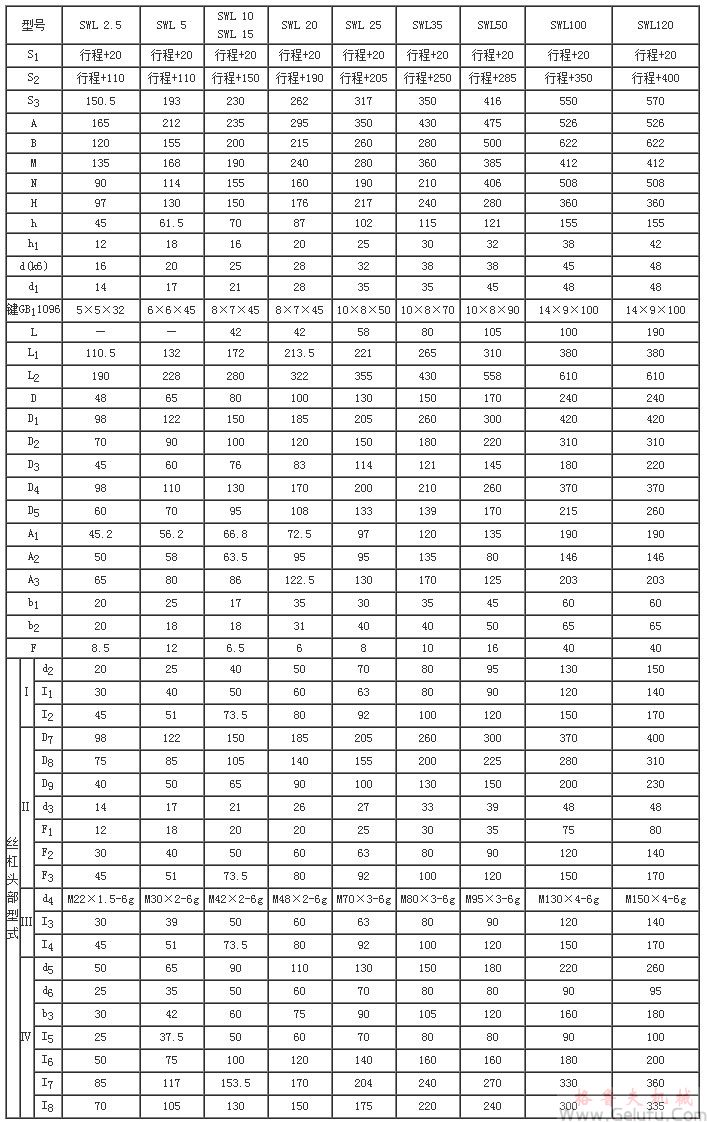

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120蜗轮丝杆升降机外形结构尺寸(1型)

---

1型丝杠升降机外形结构尺寸

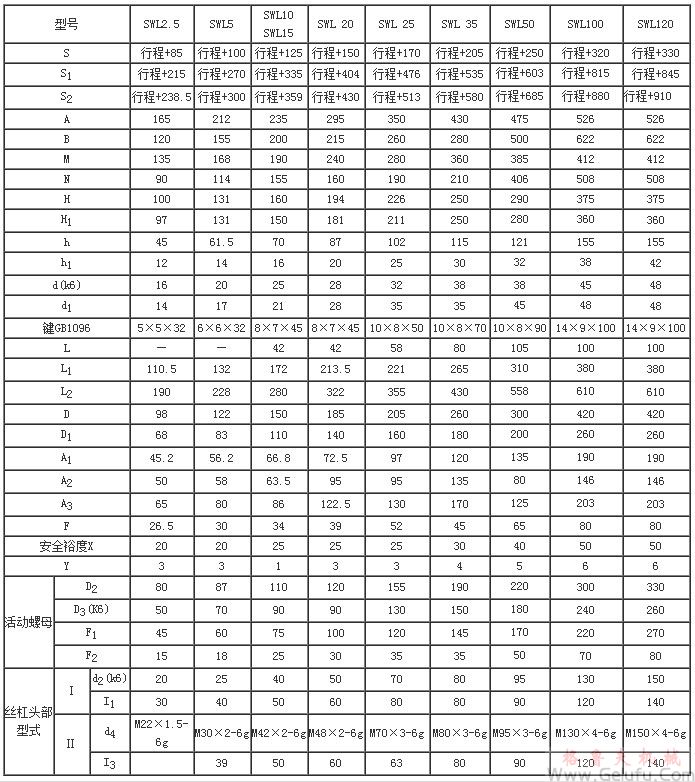

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120蜗轮丝杆升降机外形结构尺寸(2型)

---

2型升降机的外形结构尺寸

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120蜗轮丝杆升降机技术参数

---

 性能参数表

型号	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
大拉力,KN	25	50	99	166	250	350	500	1000	1200
丝杠螺纹尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蜗轮蜗杆传动比（P）	普通6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
蜗杆每转行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蜗杆每转行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蜗杆传动比（P）	6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
满负荷蜗杆扭距N·m	18.6	39.5	119/179	240	366	600	970	2323	3316
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
满负荷蜗杆扭距N·m	8.86	19.8	60/90	122	217	340	425	997	1658
丝杆 大轴伸长度	1500	2000	2500	3000	3500	4000	5500	6500	7000
大许用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）总效率％	23	21	23	21	19	18	15	13	12
慢速比（M）总效率%	14	12	15	13	11	11	11	10	8
润滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
丝杆每100mm的 重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
润滑剂	合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃）

    注：1. 大许用功率是在环境温度为20℃，工作持续率为每小时20％的条件下的参数。    2.总效率为油脂润滑条件下的参数。    3.提升不同负荷时允许的扭矩、功率、转速不同，不同起动持续率的 大功率不同。    4.对有双导向套的升降机，丝杠除承受轴向力外，也允许承受一定的侧向力。    5.蜗杆轴伸处允许承受一定的径向力，允许装齿轮、链轮或皮带轮。    6.以上有关数据可向咨询0312-6784766。    7.在静止状态一般可以自锁。SWL蜗轮丝杆升降机 大可做到200吨具体请联系我公司销售部：0312-6784766
