YWJ,WJ蜗轮丝杆升降机选型资料

YWJ、WJ蜗轮丝杆升降机概述

YWJ与WJ系列蜗轮丝杆升降机是通过蜗轮传动丝杠完成提升，下降，推进，翻转等功能，是一种基础起重机器。广泛应用于机械、冶金、建筑、水利、化工等行业，具有结构紧凑，安装方便，使用灵活，使用寿命长等 点，既可通电带动，又可手动，本系列蜗轮丝杠升降机可这自锁，承载范围为1吨～16吨。     使用条件     环境温度：在-20℃-100℃条件下额定运行。     海拔高度：不超过1000米。     额定电压：380V。     额定频率：50Hz     电机接法：3Kw及以下为Y，4Kw及以上为△接法。 YWJ、WJ系列蜗轮丝杆升降机型号说明 型号说明     YWJ和WJ系列蜗轮丝杠升降机有两种安装形式：     A型：丝杠（螺母）向上移动。     B型：丝杠（螺母）向下移动。          润滑     升降机出厂前已经注入润滑油，更换时间为10000小时。 YWJ、WJ蜗轮丝杠升降机技术数据

机座号	YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200
丝杠螺纹尺寸	Tr30×6	Tr40×7	Tr60×12	Tr60×12	Tr65×12	Tr90×16
大提升力KN	10	20	50	70	120	160
大压力时 大提升高度mm	450	600	800	700	600	1000
丝杠每分钟升程mm	348	420	475	560	550	970
蜗轮每转升程mm	0.375	0.452	0.5	0.585	0.571	1

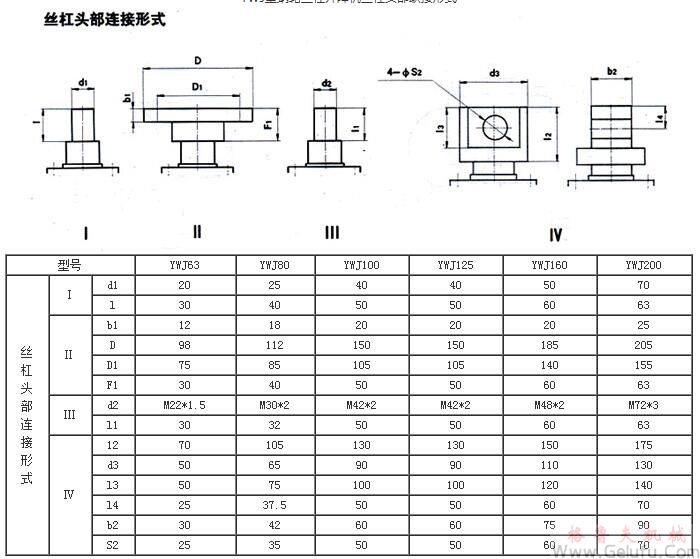

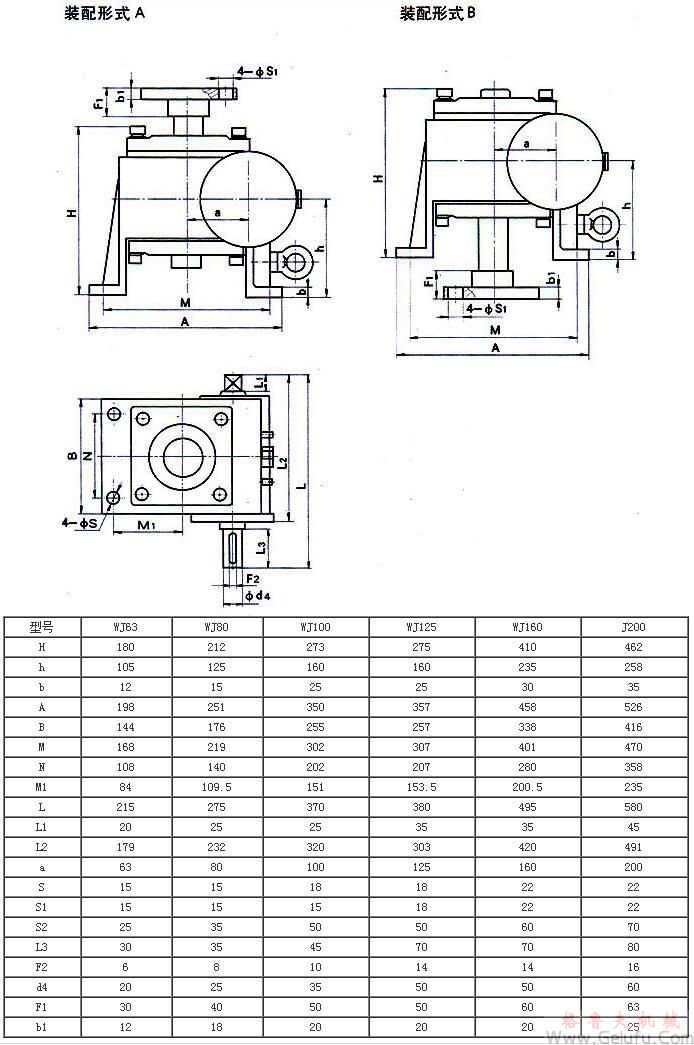

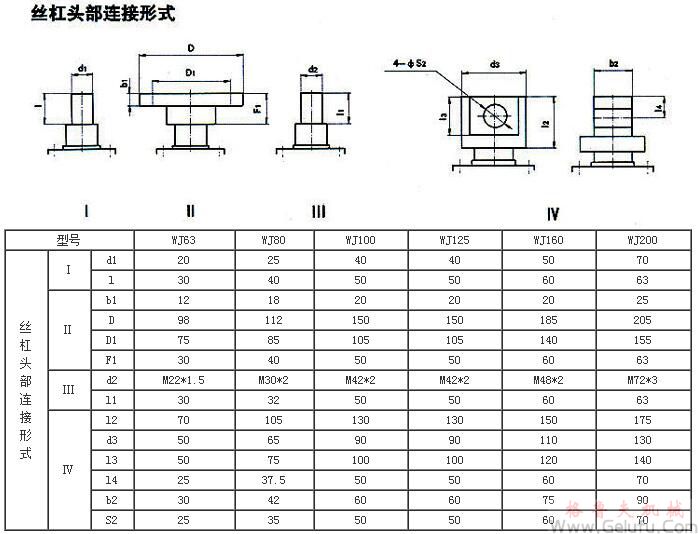

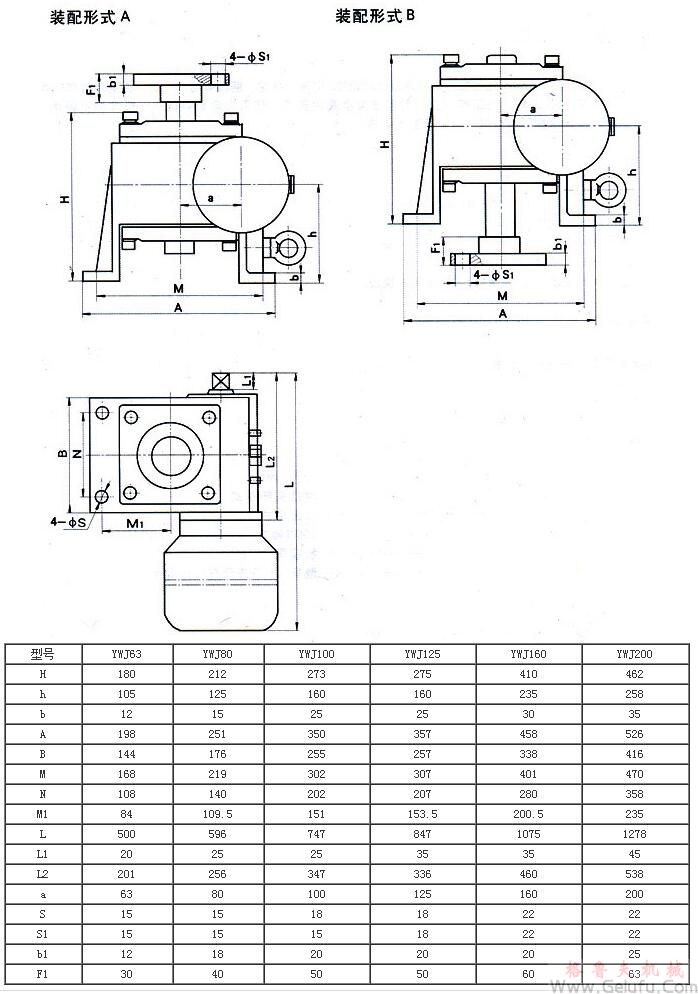

WJ63、YWJ80、YWJ100、YWJ125、YWJ160、YWJ200蜗轮丝杆升降机外形安装尺寸 YWJ63、YWJ80、YWJ100、YWJ125、YWJ160、YWJ200蜗轮丝杆升降机丝杠头部联接形式 WJ63、WJ80、WJ100、WJ125、WJ160、WJ200蜗轮丝杠升降机外形安装尺寸 WJ63、WJ80、WJ100、WJ125、WJ160、WJ200蜗轮丝杠升降机丝杠头部联接形式
