8000系列摆线针轮减速机产品特点
8000行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
8000行星摆线减速机产品特点
1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。
2.传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。
3.结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4.故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。
5.运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
6.拆装方便，容易维修。
7.过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。
8000摆线针轮减速机使用条件
1)适用于连续工作制,允许正、反向运转。
2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。
3）卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。
4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。
5）润滑方式下表。
| 机型号 | 卧 | 立 | 机型号 | 卧 | 立 |
| 8075～8155 | 润滑脂 | 8075A～8145C | 润滑脂 | ||
| 8160～8185 | 油浴式 | 柱塞泵 | 8160A～8227A | 油浴式 | 齿轮泵 |
| 8190～8275 | 齿轮泵 | ||||
6)润滑油使用环境温度为-10~50°C，若超出温度范围，请与联系格鲁夫。
8000系列摆线针轮减速机型号对照表
| 单级摆线减速机机型对照表 | |||||||||||||
| 天减 | X0 | X1 | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
| 8000系列 | 8075 | 8095 | 8105 | 81158125 | 813081358145 | 81608165 | 81708175 | 81808185 | 81908195 | ||||
| B一机部 | (B85) | (B100) | (B120) | B15 | B18 | B22 | BB27 | B33 | B39 | B45 | B55 | B65 | |
| B上变厂 | B12 | B15 | B18 | B22 | BB27 | B33 | B39 | B45 | B55 | ||||
| B化工部 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||
| 双级摆线减速机机型对照表 | ||||||||||||
| X天减 | 00 | 20 | 42 | 53 | 63 | 74 | 84 | 85 | 95 | 106 | 117 | 128 |
| B一机部 | 1812 | 2215 | 2715 | 3322 | 3922 | 4527 | 5527 | 6533 | ||||
| B上变厂 | 1812 | 2215 | 2715 | 3322 | 3922 | 4527 | 5527 | |||||
| B化工部 | 20 | 31 | 41 | 52 | 53 | 63 | 74 | 84 | ||||
8000系列摆线针轮减速机双级表
| 8075DA | （8075+8075） | 8130DB | （8130+8095） | 8130DC | （8130+8105） | 8135DB | （8135+8095） |
| 8135DC | （8135+8105） | 8145DB | （8145+8095） | 8145DC | （8145+8105） | 8160DA | （8160+8095） |
| 8160DB | （8160+8105） | 8160DC | （8160+8115） | 8165DA | （8165+8095） | 8165DB | （8165+8105） |
| 8165DC | （8165+8115） | 8170DA | （8170+8095） | 8170DB | （8170+8105） | 8170DC | （8170+8115） |
| 8175DA | （8175+8095） | 8175DB | （8175+8105） | 8170DC | （8175+8115） | 8180DB | （8180+8135） |
| 8185DB | （8185+8135） | 8190DB | （8190+8135） | 8195DB | （8195+8135） |

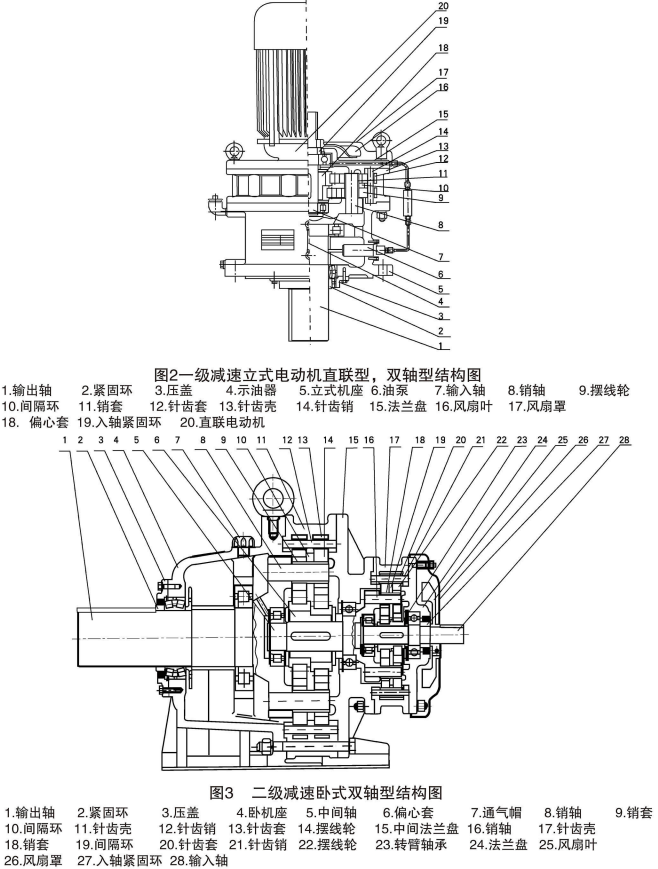

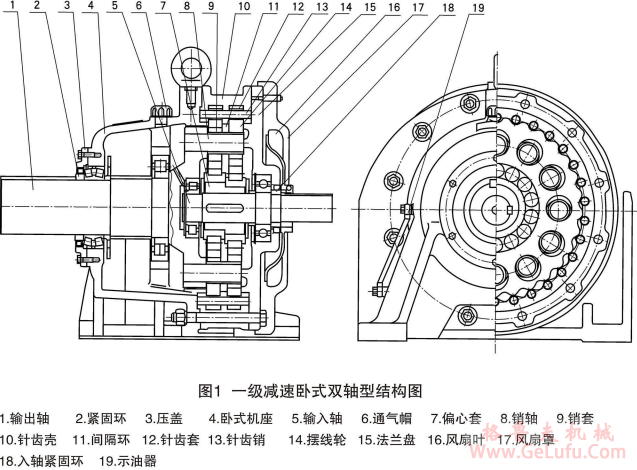

8000系列摆线针轮减速机内部构造图

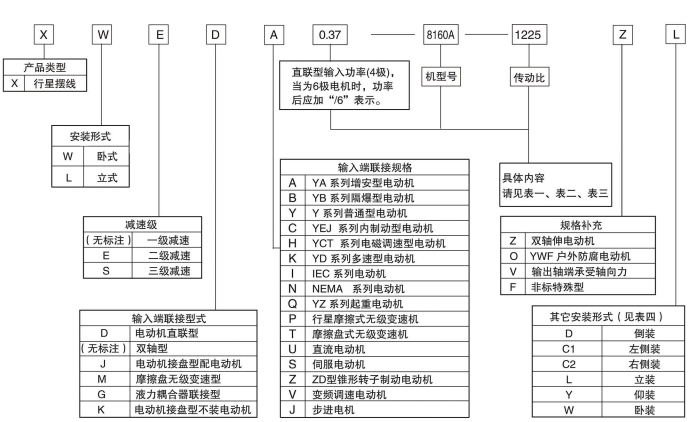

8000系列摆线针轮减速机型号标示

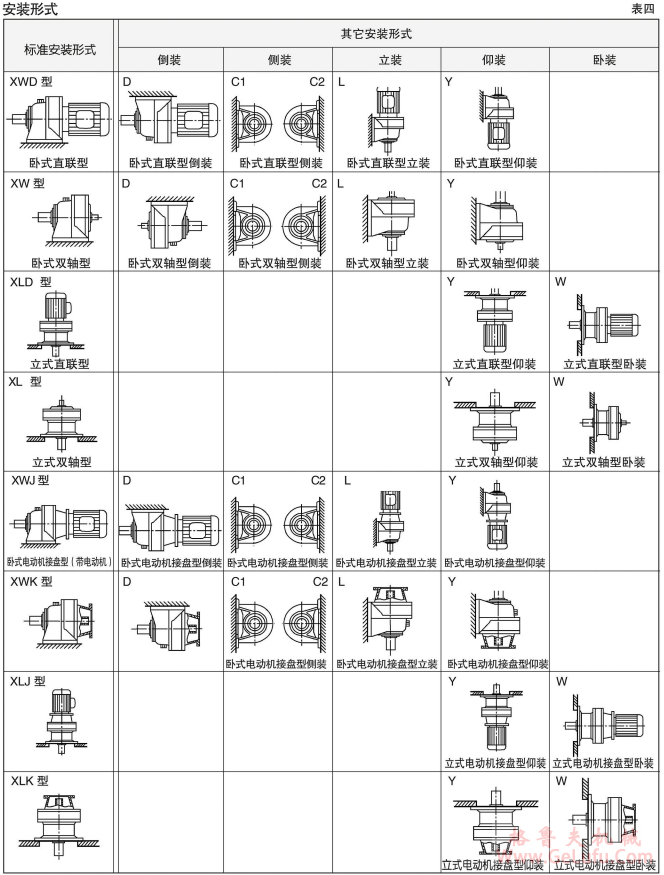

8000系列摆线安装形式图
