NGW型行星齿轮减速机产品特点
NGW型行星齿轮减速器包括单级、两级、三级减速的十二个系列和八个派生系列的渐开线直齿圆柱齿轮行星减速器。主要用于冶金、矿山、运输、建材、能源、交通等。其工作条件如下：规格为200～800，高速轴转速不大于1500r/min；规格为900～1120，高速轴转速不大于1000r/min；规格为1250～1600，高速轴转速不大于750r/min；规格为1800～2000，高速轴转速不大于600r/min；齿轮圆周速度不大于15～20m/s；工作环境温度应为-40～+45℃；可正反两向运转。
NGW行星齿轮减速机结构特点和适用范围
NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。 为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点： 1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。 2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。 3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。 4、传动范围大：i＝2.8～2000 5、适应性强且耐用。主要零件均采用 质合金钢经渗碳淬火或氮化处理，行星齿轮减速机运转平稳、噪音小、使用受命10以上。 6、用途和适用条件 NGW型行星齿轮减速器有单级（NGW11—NGW121），两级（NGW42—NGW122）三级 （NGW73—NGW123）三个卧式系列。主要用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条件下作动力传动。 高速轴 高速不超过1500r/min 齿轮圆周速度不超过10m/s； 工作环境温度为－40℃—45℃； 可正反两向运转。NGW行星齿轮减速机规格种类

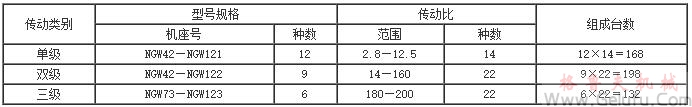

本系列减速器的规格的规定是根据传动比、功率和扭矩大小划分成12个机座号，及单级、双级和三级传动，共有27个机座号，58种速比，详细如下：
NGW型行星齿轮减速机型号说明及标记示例

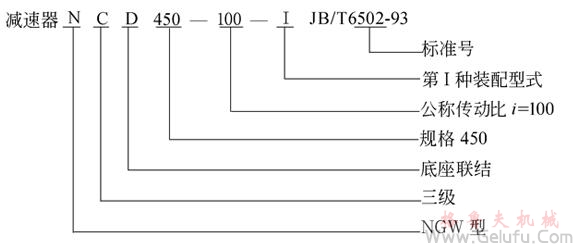

减速器的代号和标记方法 减速器的代号包括：型号、级别、联接型式、规格代号、规格、传动比、装配型式、标准号。 其标记符号如下： N－NGW（N－内啮合、G－公用齿轮、W－外啮合）型； A－单级行星齿轮减速器，B－两级行星齿轮减速器，C－三级行星齿轮减速器； Z－定轴圆柱齿轮，S－螺旋锥齿轮，D－底座联接，F－法兰联接，L－立式行星减速器。 标记示例：
